UPS 65-185 F
Данные каталога UPS 65-185 F
| Наименование продукции | UPS 65-185 F |
| Производственный номер | 96430298 |
| EAN номер | 5700392948113 |
Описание UPS 65-185 F
UPS 65-185 F Насос с «мокрым» ротором, т.е. насос и электродвигатель образуют единый узел без уплотнения вала, только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Чтобы избежать проблем в связи с утилизацией, большое внимание было уделено применению как можно меньшего количества различных материалов. Характеристики насоса следующие: * 3 скорость электродвигателя. * Керамические радиальные подшипники. * Карбонный упорный подшипник. * Оболочка ротора, покрытие ротора, опорный диск из нержавеющей стали. * Кожух статора из алюминиевого сплава. * корпус насоса Чугун. * Статор со встроенным тепловым реле. Электродвигатель – 3-фазный электродвигатель. Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель. |
Основные данные UPS 65-185 F
| Данные на фирменной табличке | TSE,GOST2 |
| Количество скоростей | 3 |
| Макс гидростатический напор | 185 дм |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,TSE |
Изображение UPS 65-185 F
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

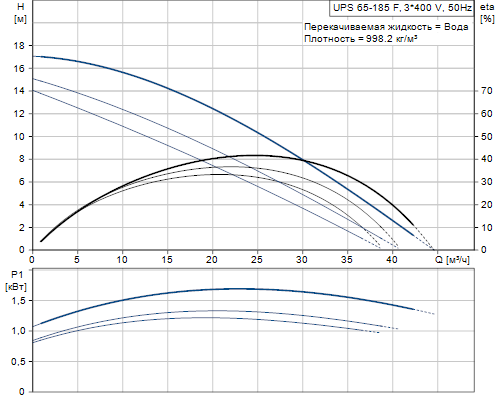

Кривая характеристики UPS 65-185 F
Жидкость UPS 65-185 F
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -10 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPS 65-185 F
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM 35 B - 40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования UPS 65-185 F
| Класс защиты (IEC 34-5) | X4D |
| Подводимая мощность при скорости 1 | 1220 Вт |
| Подводимая мощность при скорости 2 | 1340 Вт |
| Подводимая мощность при скорости 3 | 1710 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400-415 V |
| Ток при частоте вращения 1 | 2 A |
| Ток при частоте вращения 2 | 2.2 A |
| Ток при скорости 3 | 3.25 A |
| Cos фи для скорости 1 | 0,88 |
| Cos фи для скорости 2 | 0,88 |
| Cos фи | 0,76 |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внешн. |

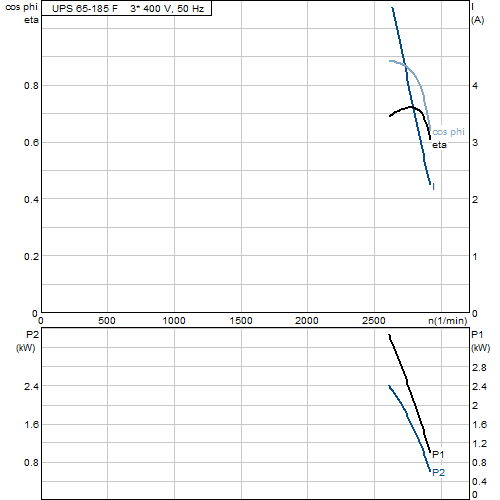

Характеристика двигателя UPS 65-185 F
Монтаж UPS 65-185 F
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 65 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 340 мм |
Устр-ва управл-ия UPS 65-185 F
| Реле | без реле |
| Положение коробки выводов | 1.30H |
Другое UPS 65-185 F
| Нетто вес | 32.5 кг |
| Полный вес | 33.7 кг |
| Объем упаковки | 0.055 м3 |
| Маркировка энергоэфф-ти | D |

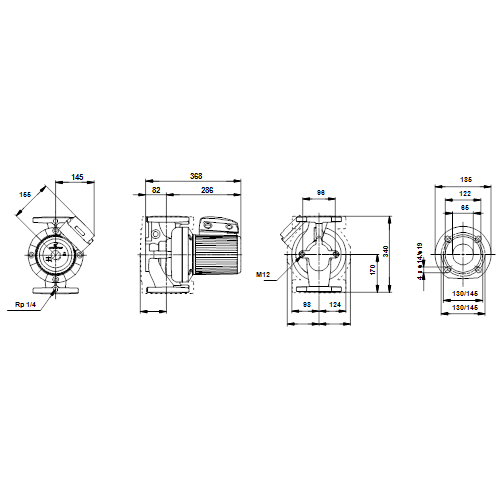

Габаритный чертеж UPS 65-185 F
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

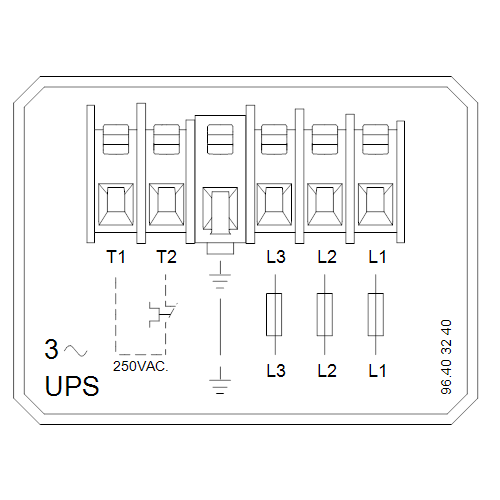

Схема подключений UPS 65-185 F
