PPS 1000
Комплектная канализационная насосная станция с насосами SEG AUTOADAPT включает в себя:
1. Монолитный резервуар из стеклопластика диаметром 1000 мм с теплоизоляцией 1500 мм.
2. Крышка из полиэтилена.
3. Напорный трубопровод (для КНС с 2 насосами – также коллектор) DN50 из нержавеющей стали AISI304 (один выход DN 50 на отметке 1500 мм от дна).
4. Автоматическая трубная муфта для нижнего крепления насосов SEG с направляющими из нержавеющей стали AISI304 –1 или 2 шт. в зависимости от количества насосов.
5. Задвижка DN 50 – 1 или 2 шт. в зависимости от количества насосов.
6. Шаровой обратный клапан DN 50 – 1 или 2 шт. в зависимости от количества насосов.
7. Подъемная цепь, оцинкованная сталь – 1 или 2 шт. в зависимости от количества насосов.
8. Манжета под подводящий трубопровод DN 110 – 1 шт.
Примечание: отверстие для подводящего трубопровода сверлится по месту, не ниже 1150 мм от дна до оси.
9. Кабельный ввод DN 110 (для силовых кабелей) – 1 шт.
10. Вентиляционный комплект, труба из PE – 1 шт.
11. Насосы SEG AUTOADAPT – 1 или 2 шт. в зависимости от типоразмера.
Примечание. Шкаф управления и реле уровня для насосов SEG AUTOADAPT не требуются. Автоматическая работа, чередование функций рабочего и резервного насосов, защита электродвигателей обеспечиваются функциями насосов SEG AUTOADAPT.
|

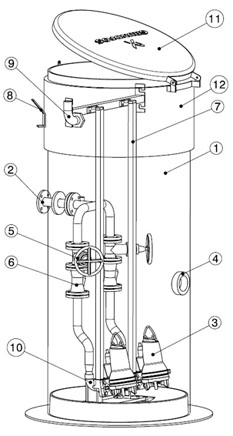

Поз. |
Наименование |
Кол-во |
|
1 |
Резервуар Ø1000 мм |
1 |
|
2 |
Напорный трубопровод AISI304 DN50 |
1 |
|
3 |
Насос |
2 |
|
4 |
Подводящий патрубок D110 |
1 |
|
5 |
Задвижка DN50 |
2 |
|
6 |
Обратный клапан DN50 |
2 |
|
7 |
Направляющие трубы AISI304 |
4 |
|
8 |
Подъемная скоба |
2 |
|
9 |
Кабельный ввод |
1 |
|
10 |
Автоматическая трубная муфта |
2 |
|
11 |
Крышка (изолированная) |
1 |
|
12 |
Изоляция |
1 |
