Погружные дренажные насосы применяют при перекачки слабозагрязненной воды с частицами различной величины. В зависимости от размеров, технических характеристик и мощности, насосы этого вида подходят для выполнения широкого диапазона задач (полив огорода, перекачка дренажных вод, осушение пруда) и применяются для решения различных проблем связанных с откачкой и удалением дренажных вод (затопление подвала, котлована или строительного участка, отвод ливневых стоков).

Погружные насосы устанавливаются в дренажных колодцах, для автоматической откачки сточных вод. Для осушения котлованов, траншей и шурфов при проведении строительных работ. Широко применяются при перекачке воды из естественных водоемов, рек и прудов.

В зависимости от мощности двигателя насосы могут работать от однофазной (мощность до 2,2 кВт) или трёхфазной электросети (мощность до 19,3 кВт). Широкое применение в обиходе нашли модели с двигателем на 220V и поплавковым выключателем. Под заказ возможно оснащение насосов двигателем на 380V.

Отличительной особенностью погружных дренажных насосов небольшой мощности является наличие ограничивающей фильтр-сетки на всасывающем патрубке, которая предотвращает попадание в насос частиц большого диаметра, которые блокируют работу насоса, с последующей заменой.

На рисунке представлены два основных вида сеток:

1. Выполнена из метала, может выдержать вес насоса и выполняет функцию основания.

2. Выполнена из пластика, либо тонкого метала. Основанием является чугунная опора прикрепленная к корпусу насоса. Данная конструкция позволяет быстро заменить фильтр-сетку при поломке.

Как правило, пропускная способность фильтр-сетки не превышает 50 мм., но большие дренажные насосы могут перекачивать частицы до 100 мм. и более.

В конструкции дренажных насосов большей мощности применяются канальные крыльчатки с большим условным проходом, благодаря чему дренажный насос может перекачивать воду с содержанием крупных частиц.

Основные способы установки погружных дренажных насосов:

1. Свободная установка (при возникновении различных аварийных ситуаций).

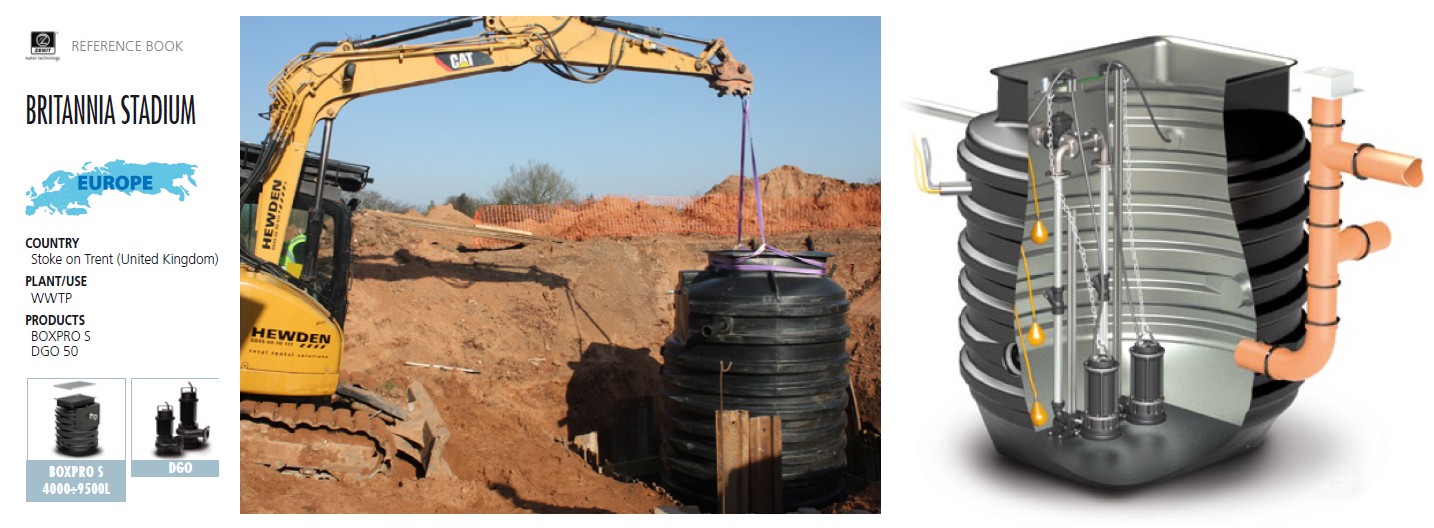

2. Фиксированная установка (в том числе в насосные станции), где работают группами по 2-3 насоса, в полностью автоматическом режиме). Часто применяются автоматические соединительные устройства для легкого и удобного демонтажа насосных агрегатов при сервисных работах.

Корпус и двигатель погружных насосов полностью опускают в перекачиваемую среду. Поэтому корпус насоса изготавливают из коррозийно-стойких материалов (чугун, хромо-никелевая сталь, бронза). Насосы из спецсплавов применяются для перекачки агрессивных жидкостей. Насосы из бронзы, например, широко используются для перекачивания морской воды.

Погружные дренажные насосы оснащаются двигателями, работающими от однофазной (мощность до 2,2 кВт) или трёхфазной электросети. Для небольших мощностей возможно применение экологических двигателей сухого типа. Для обеспечения лучшей теплоотдачи применяются маслозаполненные двигатели.

Как правило, между двигателем и насосной частью находится маслозаполненная камера с датчиком протечки торцевых уплотнений. Сигнал от датчика выводится на пульт управления насосом для своевременного сервисного обслуживания. В зависимости от степени загрязненности жидкости применяются различные комплекты торцевых уплотнений, благодаря которым реализована герметичность двигателя.

Среди возможных вариантов торцевых уплотнений (показаны на рисунке):одно механическое уплотнение из карбида кремния и сальник (SICM),одно механическое уплотнение из карбида кремния и одно механическое уплотнение из оксида алюминия и углерода (SICAL),два механических уплотнения из карбида кремния (2SIC),два механических уплотнения из карбида кремния и одно механическое уплотнение NBR (2SICAL)

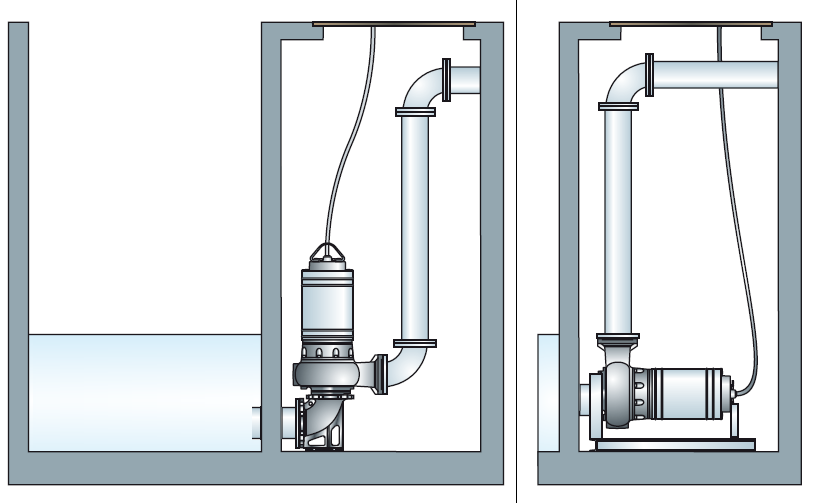

Для некоторых серий погружных дренажных насосов возможен сухой монтаж. В данном случае насос стоит вне сборной ёмкости, с перекачиваемой жидкостью контактирует только внутренние компоненты насосной части. Охлаждение происходит за счет применения кожуха охлаждения. При использовании специальных креплений, насосы можно размещать горизонтально. Возможность сухого или горизонтального монтажа необходимо проверить в техническом каталоге или запросить информацию в техническом отделе компании Рутектор.

По запросу, некоторые серии дренажных погружных насосов могут быть изготовлены во взрывозащищённом исполнение (EX). Взрывозащита электродвигателя позволяет применять насосы на опасных производствах.

Множество различных вариаций по материалам корпуса, варианты компоновки и качества уплотнений, типы двигателя, позволяют выбрать насосный агрегат оптимально подходящий для заданных условий эксплуатации.
