ЦНСМ 60-231

/ Каталог / Насосы / Катайский НЗ / Насосы секционные типа ЦНС, ЦНСГ, ЦНСМ / ЦНСМ 60-231

Заказать

Основная характеристика ЦНСМ 60-231

Подача, м³/ч	60
Напор, м	231
Частота вращения, об/мин	2900
Мощность двигателя, кВт	110

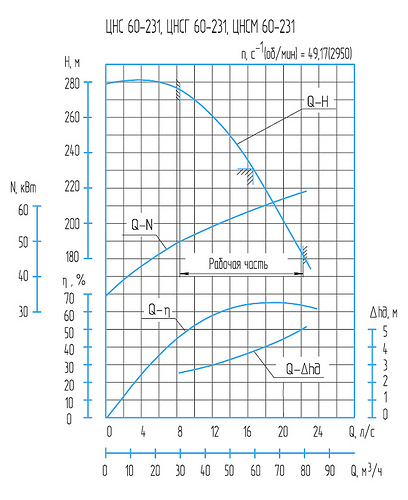

Гидравлическая характеристика ЦНСМ 60-231

Гидравлическая характеристика насосов ЦНСМ 60-231

Дополнительная характеристика ЦНСМ 60-231

Допускаемый кавитационный запас, м	3,8
Масса насоса, кг	331
Масса агрегата, кг	1230
Давление на входе в насос, МПа, не более	0,3

Назначение и конструкция

Насосы типа «ЦНС», «ЦНСГ» предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с водородным показателем рН 7...8,5 и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,1мм, микротвердостью не более 1,47 МПа (14,7 кгс/см²) объемная концентрация которых не превышает 0,1%. Для насосов «ЦНС» температура перекачиваемой жидкости от 273 до 318К (от 0 до + 45 С). Для насосов «ЦНСГ» температура перекачиваемой жидкости от 273 до 378К (от 0 до + 105С). Насосы типа «ЦНСМ» предназначены для работы в масляной системе турбогенераторов. Рабочая жидкость - масло турбинное Т22, ГОСТ 32-74. Температура перекачиваемого масла от 275 до 333К (от +2 до + 60 С). Уплотнение вала насосов ЦНС, ЦНСГ, ЦНСМ - двойной мягкий сальник. Утечка через сальник не более 3 л/ч. Допускаемое избыточное давление на входе в насос не более 0,3 МПа (3,0 кгс/см²). Материал деталей проточной части - серый чугун (СЧ 20).

Подробная техническая информация

Насосы секционные ЦНСМ 60-231
