Насосы двустороннего входа

Узнать цену

В группу насосов двустороннего входа вошли центробежные одноступенчатые насосы с рабочими колесами двустороннего входа. Такие насосы применяются при работе с чистыми, слегка загрязненными, а также слабо химически агрессивными жидкостями температурой до 130°C.

Основные сферы применения: водоснабжение и водоподготовка, системы подогрева-охлаждения воды, орошение, противопожарные системы, на электростанциях и ТЭЦ.

Насосы двустороннего входа достигают значительно больших параметров подачи и напора, по сравнению со стандартными центробежными консольными насосами.   Насосы этой группы благодаря опорам вала и минимальным осевым силам, которые компенсируются симметрией двойного всасывания, имеют превосходную сбалансированность. Допустимы режимы работы от 500 до 3000 об/мин.

Эти факторы увеличивают срок службы насосов и эксплуатационные характеристики.

Одна из особенностей конструкции — разделение корпуса в горизонтальной плоскости, что делает насосы удобными для проведения осмотра, сервиса и ремонта.

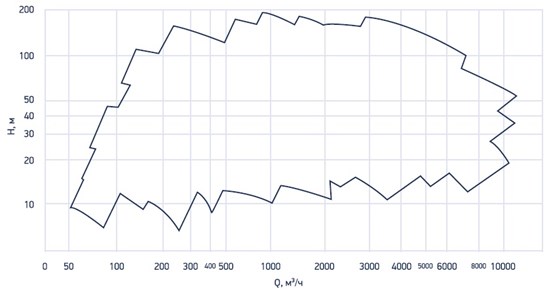

Диапазон характеристик насосов двустороннего входа типа DHV, DVV.



Насосы центробежные одноступенчатые двустороннего входа  с аксиально разделенным корпусом, тип DHV, DVV.

Насосы DHV предназначены для перекачки чистых, а также слегка загрязненных и слабо химически агрессивных жидкостей. Максимальная температура перекачиваемой воды составляет  130°C.



Пример маркировки	Тип насоса	Напорное соединение DN 80-800 (мм)	Номинальный диаметр рабочего колеса	Тип рабочего колеса	Подточка рабочего колеса
DHV.200-420PA	DHV – горизонтальный DVV – вертикальный	200	420	P	I подточка A II подточка B III подточка C

Основное применение:

• водоснабжение, водоподготовка
• оросительные системы
• системы подогрева/охлаждения воды
• системы промышленной воды
• противопожарные системы
• электростанции и ТЭЦ

Конструкция

Насосы DHV - горизонтальные центробежные одноступенчатые насосы с рабочими колесами двустороннего входа.

Корпус насоса разделен в горизонтальной плоскости для простого доступа к насосной части. Конструкция существенно упрощает осмотр, сервис, ремонт.

Рабочее колесо  закрытого типа, с двусторонним всасыванием.

Вал - защищен втулками вала.

Уплотнение - в стандарте используются мягкие уплотнения и одинарные механические уплотнения.

Подшипники - в данном типе насосов симметрия двойного всасывания или применение противолежащих рабочих колес уменьшает осевую силу, что позволяет использовать шариковые подшипники. Подшипники могут смазываться смазкой или маслом.

Все вращающиеся части насоса сбалансированы динамически.

Скорость вращения вращающегося узла – допустимы режимы работы от 500 до 3000 об/мин (50 Гц). Также возможна работа с другими скоростями вращения при использовании преобразователей частоты или другого отличного от электродвигателей типа приводов.

Насосы DHVмогут приводиться в движение двигателями внутреннего сгорания, в частности, в системах пожаротушения и ирригационных системах.



Элемент насоса	Исп. 1	Исп. 2	Исп. 3
Корпус насоса	серый чугун	серый чугун	высокопрочный чугун, углеродистая литая сталь, бронза, нержавеющая литая сталь
Направляющие кольца корпуса (рабочего колеса – опция)	серый чугун	бронза	высокопрочный чугун, углеродистая литая сталь, бронза, нержавеющая литая сталь
Корпус подшипника	серый чугун	серый чугун	серый чугун, высокопрочный чугун, углеродистая литая сталь
Рабочее колесо	серый чугун	бронза	высокопрочный чугун, углеродистая литая сталь, бронза, нержавеющая литая сталь
Вал	углеродистая сталь	нержавеющая сталь	нержавеющая сталь, кислотоупорная сталь
Защитные втулки вала	нержавеющая сталь	нержавеющая сталь	нержавеющая сталь, кислотоупорная сталь
Уплотнения	механическое		консистентная смазка
	мягкое (сальниковое)		масло

Такие части насоса как корпус насоса, рабочие колеса, вал, втулки вала – по желанию клиента и после консультации с технической службой завода возможно изготовить из других материалов,  например, из литой стали DUPLEX.

Выбор насоса двустороннего входа

Завод насосного оборудования Hydro-Vacuum S.A. имеет широкий модельный ряд насосов DHV, DVV, при этом возможно применение различных материалов исполнения. Для решения Ваших технических задач предлагаем обратиться к специалистам  отдела насосного оборудования компании Рутектор или отправить заявку на электронный адрес. Контакты.

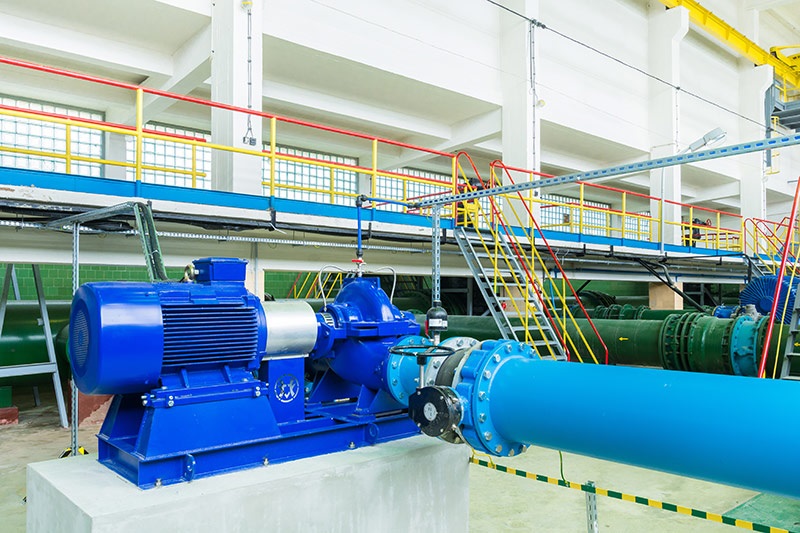

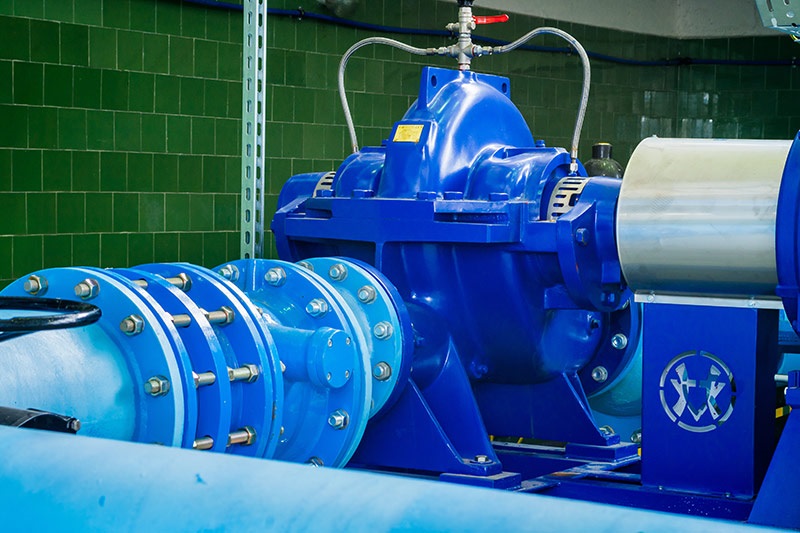

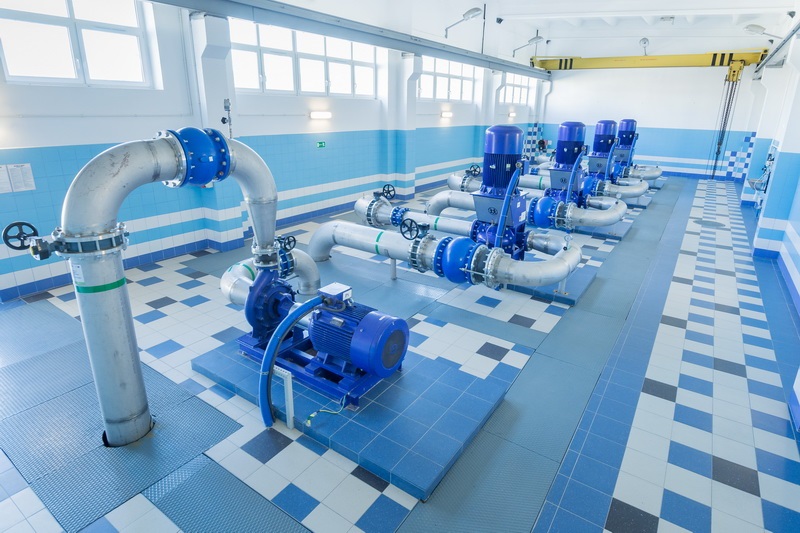

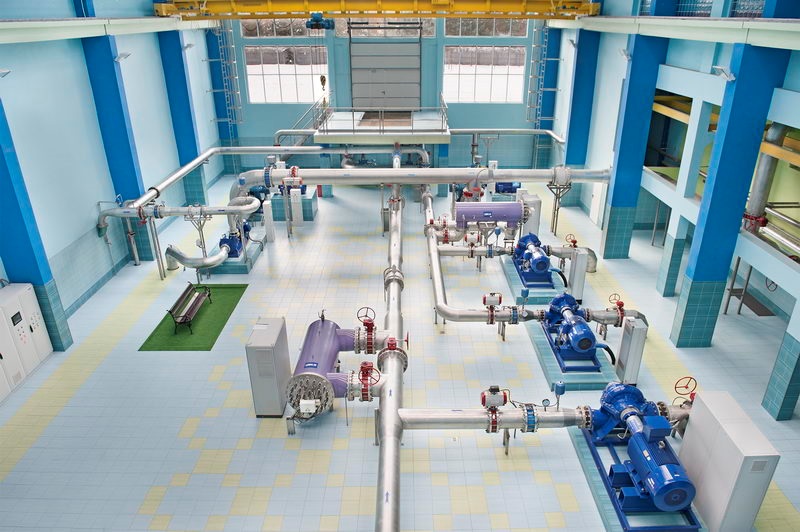

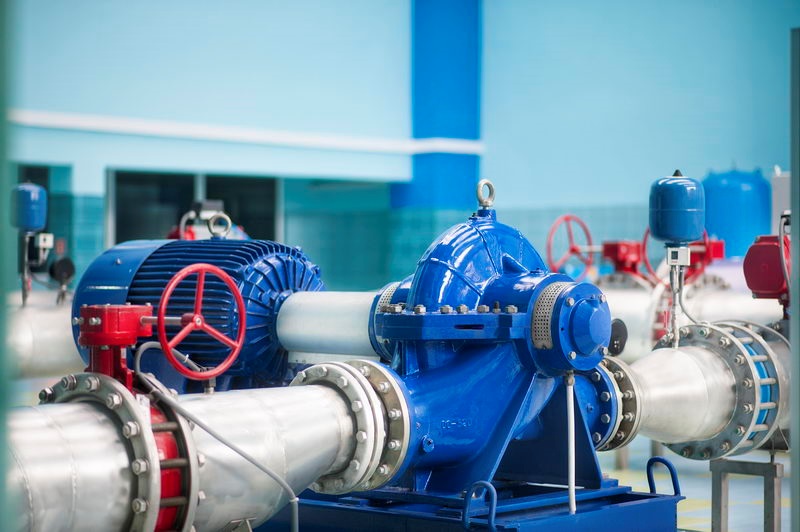

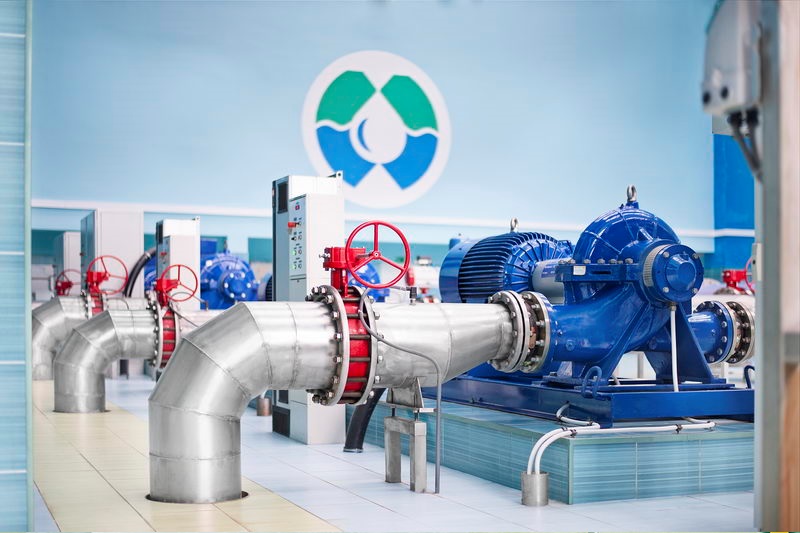

Примеры выполненных проектов
