Кран стандартнопроходной

/ Каталог / Трубопроводная арматура / LD / Для жидкости / Приварной / Кран стандартнопроходной

Узнать цену

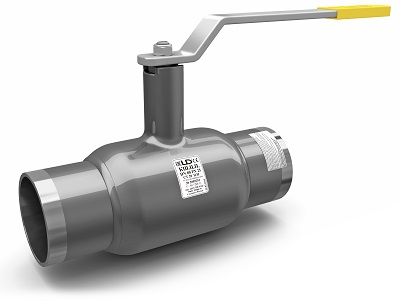

Кран шаровый стандартнопроходной

Спецификация материалов

  • Корпус:сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
  • Шар: нержавеющая сталь
  • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409
  • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
  • Уплотнение штока: EPDM, фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-700: механический редукторв комплекте

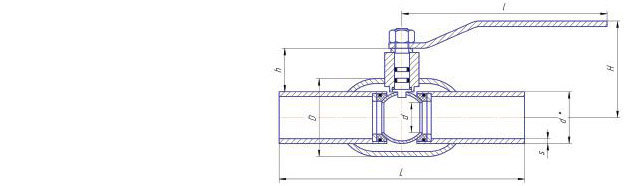

Кран шаровый стандартнопроходной

Основные технические характеристики

DNPNАртикулКодdd*sDHhILВес, кг.3D (dwg)
15 40 12200159402MULD000000000 КШ.Ц.П.015.040.02 10 21,3 2,8 38 72 63 170 200 0,8
20 40 12200209402MULD000000000 КШ.Ц.П.020.040.02 15 27 2,8 42 72 61 170 200 0,8
25 40 12200259402MULD000000000 КШ.Ц.П.025.040.02 18 32 3 48 75 61 170 230 1,1
32 40 12200329402MULD000000000 КШ.Ц.П.032.040.02 24 38 3,5 57 75 63 170 230 1,5
40 40 12200409402MULD000000000 КШ.Ц.П.040.040.02 30 48 3,5 60 92 64 235 250 2,0
50 40 12200509402MULD000000000 КШ.Ц.П.050.040.02 40 57 3,5 76 100 68 235 270 2,6
65 25 12200659252MULD000000000 КШ.Ц.П.065.025.02 49 76 4 89 110 64 235 280 3,4
80 25 12200809252MULD000000000 КШ.Ц.П.080/070.025.02 63 89 4 114 141 89 335 280 5,3
100 25 12201009252MULD000000000 КШ.Ц.П.100/080.025.02 75 108 5 133 150 89 335 300 6,7
125 25 12201259252MULD000000000 КШ.Ц.П.125/100.025.02 100 133 6 180 195 94 525 330 15,3
150 25 12201509252MULD000000000 КШ.Ц.П.150/125.025.02 125 159 6 219 210 98 525 360 20,6
200 25 12202009252MULD000000000 КШ.Ц.П.200/150.025.02 148 219 8 273 225 84 625 430 36,0
250 25 12202529252MULD000000000 КШ.Ц.П.250/200.025.02 200 273 8 351 270 100 625 510 54,0
300* 16 12203009162MULD000000000 КШ.Ц.П.300/250.016.02 240 325 8 426 634 167 - 730 120,0
350* 16 12203509162MULD000000000 КШ.Ц.П.350/300.016.02 300 377 10 530 690 196 - 730 230,0
400* 16 12204009162MULD000000000 КШ.Ц.П.400/305.016.02 300 426 10 530 690 196 - 860 290,0
500* 16 12205009162MULD000000000 КШ.Ц.П.500/400.016.02 390 530 10 630 870 170 - 970 450,0
600* 25 12206009252MULD000000000 КШ.Ц.П.600/500.025.02 500 630 10 820 970 217 - 1143 740(870)**
700* 25 12207009252MULD000000000 КШ.Ц.П.700/600.025.02 600 720 10 1020 1065 270 - 1346 990(1120)**

* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
