Кран стандартнопроходной

/ Каталог / Трубопроводная арматура / LD / Для жидкости / Фланцевый / Кран стандартнопроходной

Узнать цену

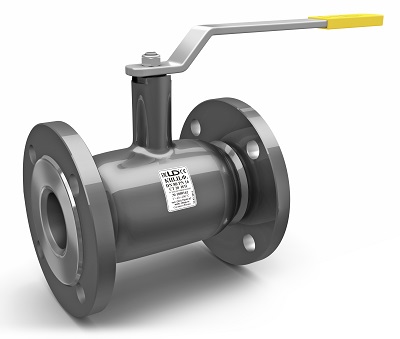

Кран шаровый стандартнопроходной

Спецификация материалов

  • Корпус: cталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
  • Шар: нержавеющая сталь
  • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409;
  • Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
  • Уплотнение штока: EPDM, фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon)с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-700: механический редукторв комплекте

Фланцы

Присоединительные размеры по ГОСТ 12815-80

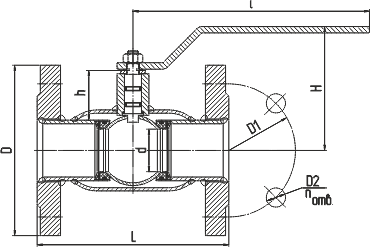

Кран шаровый стандартнопроходной

Основные технические характеристики

DNPNАртикулКодdDD1D2n отвhHILВес, кг.3D (dwg)2D/3D (m3d)
15 40 11110159402MULD000000000 КШ.Ц.Ф.015.040.02 10 95 65 14 4 23 72 170 120 1,8
20 40 11110209402MULD000000000 КШ.Ц.Ф.020.040.02 15 105 75 14 4 23 72 170 120 2,2
25 40 11110259402MULD000000000 КШ.Ц.Ф.025.040.02 18 115 85 14 4 21 75 170 140 2,7
32 40 11110329402MULD000000000 КШ.Ц.Ф.032.040.02 24 135 100 18 4 21 75 170 140 3,7
40 40 11110409402MULD000000000 КШ.Ц.Ф.040.040.02 30 145 110 18 4 44 92 217 165 4,6
50 40 11110509402MULD000000000 КШ.Ц.Ф.050.040.02 40 160 125 18 4 44 100 235 180 6,1
65 16 11110659162MULD000000000 КШ.Ц.Ф.065.016.02 49 180 145 18 4 44 110 235 200 8,4
65 25 11110659252MULD000000000 КШ.Ц.Ф.065.025.02 49 180 145 18 8 44 110 235 200 8,4
80 16 11110809162MULD000000000 КШ.Ц.Ф.080/070.016.02 63 195 160 18 4 60 141 335 210 11,2
80 25 11110809252MULD000000000 КШ.Ц.Ф.080/070.025.02 63 195 160 18 8 60 141 335 210 12,0
100 16 11111009162MULD000000000 КШ.Ц.Ф.100/080.016.02 75 215 180 18 8 60 150 335 230 15,0
100 25 11111009252MULD000000000 КШ.Ц.Ф.100/080.025.02 75 230 190 22 8 60 150 335 230 15,0
125 16 11111259162MULD000000000 КШ.Ц.Ф.125/100.016.02 100 245 210 18 8 94 195 525 350 27,7
125 25 11111259252MULD000000000 КШ.Ц.Ф.125/100.025.02 100 270 220 26 8 94 195 525 350 28,5
150 16 11111509162MULD000000000 КШ.Ц.Ф.150/125.016.02 125 280 240 22 8 98 210 525 380 36,0
150 25 11111509252MULD000000000 КШ.Ц.Ф.150/125.025.02 125 300 250 26 8 98 210 525 380 37,0

200

 16 11112009162MULD000000000 КШ.Ц.Ф.200/150.016.02 148 335 295 22 12 84 225 625 450 56,0
200 25 11112009252MULD000000000 КШ.Ц.Ф.200/150.025.02 148 360 310 26 12 84 225 625 450 57,0
250 16 11112529162MULD000000000 КШ.Ц.Ф.250/200.016.02 200 405 355 26 12 100 270 625 530 83,0
250 25 11112529252MULD000000000 КШ.Ц.Ф.250/200.025.02 200 425 370 30 12 100 270 625 530 85,0
300* 16 11113009162MULD000000000 КШ.Ц.Ф.300/250.016.02 240 460 410 26 12 167 634 - 750 155,0
350* 16 11113509162MULD000000000 КШ.Ц.Ф.350/300.016.02 300 520 470 26 16 196 690 - 750 276,0
400* 16 11114009162MULD000000000 КШ.Ц.Ф.400/305.016.02 300 580 525 30 16 196 690 - 880 340
500* 16 11115009162MULD000000000 КШ.Ц.Ф.500/400.016.02 390 710 650 33 20 170 870 - 990 610,0
600* 16 11116009162MULD000000000 КШ.Ц.Ф.600/500.016.02 500 840 770 36 20 970 217 - 1173 900(1030)**
600* 25 11116009252MULD000000000 КШ.Ц.Ф.600/500.025.02 500 840 770 39 20 970 217 - 1173 920(1050)**
700* 16 11117009162MULD000000000 КШ.Ц.Ф.700/600.016.02 600 910 840 36 24 1065 270 - 1376 1160(1290)**
700* 25 11117009252MULD000000000 КШ.Ц.Ф.700/600.025.02 600 960 875 42 24 1065 270 - 1376 1245(1375)**



* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
