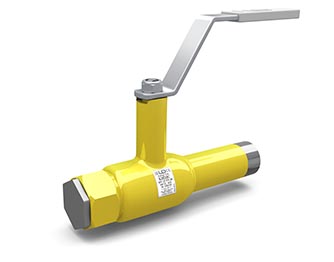

Кран спускной

Спецификация материалов

Корпус:сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-50: AISI 304
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

DN 15-50: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

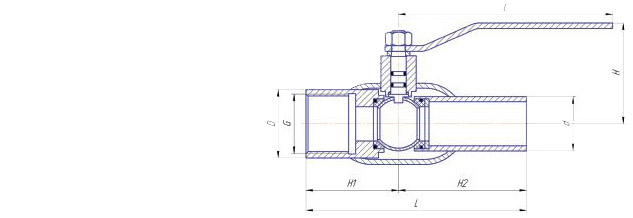

DN	PN	Артикул	Код	S	d*	D	G	H1	H2	I	H	d	L	3D (dwg)
15	40	14400159402MGLD000000000	КШ.Ц.C.015.040.Н/П.02	27	-	38	1/2	67.5	100	160	99	21	167.5	3D
20	40	14400209402MGLD000000000	КШ.Ц.C.020.040.Н/П.02	32	-	42	3/4	67.5	100	160	100	27	167.5	3D
25	40	14400259402MGLD000000000	КШ.Ц.C.025.040.Н/П.02	41	-	48	1	67.5	115	160	102	32	182.5	3D
32	40	14400329402MGLD000000000	КШ.Ц.C.032.040.Н/П.02	-	47.5	57	1 1/4	67.5	115	160	107	38	182.5	3D
40	40	14400409402MGLD000000000	КШ.Ц.C.040.040.Н/П.02	-	55	60	1 1/2	77.5	125	220	108	48	202.5	3D
50	40	14400509402MGLD000000000	КШ.Ц.C.050.040.Н/П.02	-	68	76	2	85	135	220	117	57	220	3D
65	25	14400509402MGLD000000000	КШ.Ц.C.065.025.Н/П.02	-	84	89	2 1/2	95	140	220	122	76	235	3D
80	25	14400509402MGLD000000000	КШ.Ц.C.080.025.Н/П.02	-	98	114	3	100	140	315	117	57	240	3D
100	25	14400509402MGLD000000000	КШ.Ц.C.100.025.Н/П.02	-	133	1133	4	120	150	315	165	108	270	3D
