Кран равнопроходной

/ Каталог / Трубопроводная арматура / LD / Для жидкости / Фланцевый / Кран равнопроходной

Узнать цену

Кран шаровый равнопроходной

С 1 апреля 2016 вместо полнопроходных изготавливаются краны новой запатентованной конструкции.

Спецификация материалов

  • Корпус:сталь Ст.20
  • Шар: нержавеющая сталь
  • DN 50-65: AISI 304; DN 80-100: AISI 409
  • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
  • Уплотнение штока:EPDM, фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN50-100: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

Фланцы

Присоединительные размеры по ГОСТ 12815-80

Кран шаровый равнопроходной

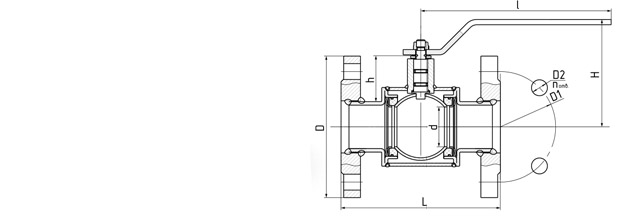

Основные технические характеристики

DNPNАртикулКодdDD1D2n отвhHILВес, кг.3D(dwg/m3d)
50 40 11110500402MGLD000000000 КШ.Ц.Ф.050.040.П/П.02 49 160 125 18 4 52 121 217 180 7,1
80 16 11110800162MGLD000000000 КШ.Ц.Ф.080.016.П/П.02 75 195 160 18 4 77 165 315 210 12,5
80 25 11110800252MGLD000000000 КШ.Ц.Ф.080.025.П/П.02 75 195 160 18 8 77 165 315 210 12,5
100 16 11111000162MGLD000000000 КШ.Ц.Ф.100.016.П/П.02 100 215 180 18 8 107 195 525 230 23,2
100 25 11111000252MGLD000000000 КШ.Ц.Ф.100.025.П/П.02 100 230 190 22 8 107 195 525 230 24.0
