С 1 апреля 2016 вместо полнопроходных старой конструкции (DN 50, 65, 80, 100) изготавливаются краны новой запатентованной конструкции.Ссылка на страницу.
Спецификация материалов
- Корпус:сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
- Шар: нержавеющая сталь
- DN15-32: 20Х13; DN 40-65: AISI 304; DN 80-600: AISI 409
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
- Уплотнение штока: EPDM, фторсилоксановый эластомер
- Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником
DN 125-250: рекомендуется механический редуктор с червячной передачей
DN 250-600: механический редукторв комплекте
Основные технические характеристики

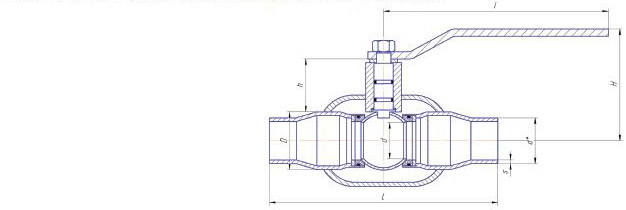

DN | PN | Артикул | Код | d | d* | s | D | H | h | I | L | Вес, кг. | 3D (dwg) |
15 |
40 |
12200150402MULD000000000 |
КШ.Ц.П.015.040.02 |
15 |
21,3 |
2,8 |
27 |
72 |
61 |
170 |
200 |
0,8 |
|
20 |
40 |
12200200402MULD000000000 |
КШ.Ц.П.020.040.02 |
18 |
27 |
2,8 |
32 |
75 |
61 |
170 |
230 |
1,1 |
|
25 |
40 |
12200250402MULD000000000 |
КШ.Ц.П.025.040.02 |
24 |
32 |
3 |
38 |
75 |
63 |
170 |
230 |
1,5 |
|
32 |
40 |
12200320402MULD000000000 |
КШ.Ц.П.032.040.02 |
30 |
38 |
3,5 |
48 |
92 |
64 |
170 |
250 |
2,0 |
|
40 |
40 |
12200400402MULD000000000 |
КШ.Ц.П.040.040.02 |
40 |
48 |
3,5 |
57 |
100 |
68 |
235 |
270 |
2,6 |
|
50 |
40 |
12200500402MULD000000000 |
КШ.Ц.П.050.040.02 |
49 |
57 |
4 |
76 |
110 |
64 |
235 |
280 |
3,4 |
|
65 |
25 |
12200650252MULD000000000 |
КШ.Ц.П.065.025.02 |
64 |
76 |
4 |
89 |
141 |
89 |
335 |
280 |
5,3 |
|
80 |
25 |
12200800252MULD000000000 |
КШ.Ц.П.080.025.02 |
75 |
89 |
5 |
108 |
150 |
89 |
335 |
300 |
6,7 |
|
100 |
25 |
12201000252MULD000000000 |
КШ.Ц.П.100.025.02 |
100 |
108 |
6 |
133 |
195 |
94 |
525 |
330 |
15,3 |
|
125 |
25 |
12201250252MULD000000000 |
КШ.Ц.П.125.025.02 |
125 |
133 |
6 |
159 |
210 |
98 |
525 |
360 |
20,6 |
|
150 |
25 |
12201500252MULD000000000 |
КШ.Ц.П.150.025.02 |
148 |
159 |
6 |
180 |
225 |
84 |
625 |
390 |
29,6 |
|
200 |
25 |
12202020252MULD000000000 |
КШ.Ц.П.200.025.02 |
200 |
219 |
8 |
245 |
270 |
127 |
625 |
510 |
53,0 |
|
250* |
16 |
12202500162MULD000000000 |
КШ.Ц.П.250.016.02 |
248 |
273 |
8 |
325 |
634 |
167 |
- |
730 |
120,0 |
|
300* |
16 |
12203000162MULD000000000 |
КШ.Ц.П.300.016.02 |
300 |
325 |
8 |
377 |
690 |
210 |
- |
730 |
230,0 |
|
400* |
16 |
12204000162MULD000000000 |
КШ.Ц.П.400.016.02 |
390 |
426 |
10 |
426 |
870 |
170 |
- |
970 |
450,0 |
|
500* |
25 |
12205000252MULD000000000 |
КШ.Ц.П.500.025.02 |
500 |
530 |
10 |
820 |
970 |
217 |
- |
991 |
700(830)** |
|
600* |
25 |
12206000252MULD000000000 |
КШ.Ц.П.600.025.02 |
600 |
630 |
10 |
1020 |
1065 |
270 |
- |
1143 |
935(1065)** |
|
700* |
25 |
12206000252MULD000000000 |
КШ.Ц.П.700.025.02 |
700 |
720 |
10 |
1120 |
- |
430 |
- |
1346 |
2300 |
|
* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
