Hydro Multi-E 2 CME3-5
Данные каталога Hydro Multi-E 2 CME3-5
| Наименование продукции | HYDRO MULTI-E 2 CME 3-5 |
| Производственный номер | 91047425 |
| EAN номер | 5710628563331 |
Описание Hydro Multi-E 2 CME3-5
HYDRO MULTI-E 2 CME 3-5 Станция GRUNDFOS Hydro Multi-E предназначена для подачи воды и повышения давления в системах водоснабжения жилых домов, отелей, промышленных зон, больниц, школ и т.д. Станция GRUNDFOS Hydro Multi-E состоит из 2 или 3 параллельно соединенных насосов CRE или CME, которые установлены на опорной раме и оснащены всеми необходимыми элементами для подключения к системе. Данная установка поставляется с защитой от сухого хода с датчиком давления на входе. Станция GRUNDFOS Hydro Multi-E прошла все необходимые испытания у производителя и готова к эксплуатации. Монтаж станции осуществляется на общей опорной раме. Сторона всасывания оборудована впускным коллектором и отсечным клапаном. На стороне нагнетания установлены обратный и запорный клапан, манометр, датчик давления, мембранный бак и выпускной коллектор. Станция Hydro Multi-E оснащена устройством включения/отключения питания и прерывателем цепи для каждого из насосов. |
Основные данные Hydro Multi-E 2 CME3-5
| Система с мин. расходом | 0 м3/ч |
| Maкс. расход | 10.3 м3/ч |
| Макс. гидростатический напор | 68.4 м |
| Наименование насоса | CME 3-5 |
| Количество насосов | 2 |
Изображение Hydro Multi-E 2 CME3-5
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики Hydro Multi-E 2 CME3-5
Жидкость Hydro Multi-E 2 CME3-5
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 60 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы Hydro Multi-E 2 CME3-5
| Корпус насоса | Чугун |
| Трубопровод | Оцинкованная сталь |
Данные электрооборудования Hydro Multi-E 2 CME3-5
| Мощность (Р2) основного насоса | 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 230/400 V |
| Способ запуска | электрический |
| Номинальный ток | 10.1 A |
| Класс защиты (IEC 34-5) | IP54 |
Монтаж Hydro Multi-E 2 CME3-5
| Макс. рабочее давление | 10 бар |
| Максимальное давление в наружном водопроводе | PN10 бар |
| Стандартный фланец | DIN ISO 7/1 |
| Впускной коллектор | R 1 1/2 |
| Выпускной коллектор | R 1 1/2 |
Резервуар Hydro Multi-E 2 CME3-5
| Объем напорного бака | 8 л |
| Диафрагменный бак | да |
| Мембранный бак | да |
Другое Hydro Multi-E 2 CME3-5
| Нетто вес | 63.8 кг |
| Полный вес | 83.8 кг |
| Объем упаковки | 0.315 м3 |
| Типоряд | Интернац. |

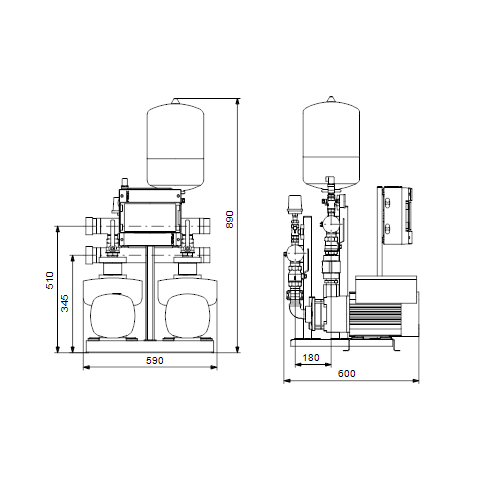

Габаритный чертеж Hydro Multi-E 2 CME3-5
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
