UPSD 32-30 F
Данные каталога UPSD 32-30 F
| Наименование продукции | UPSD 32-30 F |
| Производственный номер | 96408897 |
| EAN номер | 5708601066443 |
Описание UPSD 32-30 F
| UPSD 32-30 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки. Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком. 3-фазный электродвигатель. Сдвоенные насосы поставляются со стандартным релейным модулем в клеммной коробке. Насосы могут включаться непосредственно в электросеть. Сдвоенный насосы используются при необходимости резервирования для обеспечения надежности работы. |
Основные данные UPSD 32-30 F
| Количество скоростей | 3 |
| Макс гидростатический напор | 30 дм |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,TSE |
Изображение UPSD 32-30 F
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

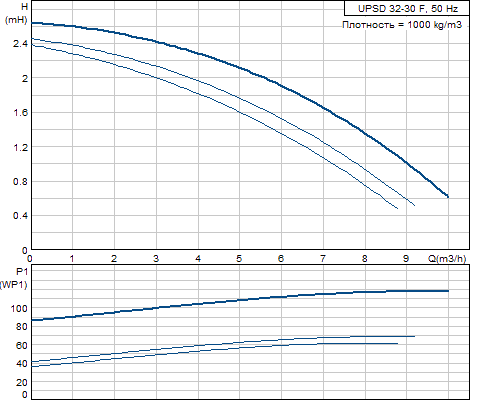

Кривая характеристики UPSD 32-30 F
Жидкость UPSD 32-30 F
| Диапазон температур жидкости | -10 .. 120 °C |
Материалы UPSD 32-30 F
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM 35 B - 40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования UPSD 32-30 F
| Подводимая мощность при скорости 1 | 60 Вт |
| Подводимая мощность при скорости 2 | 70 Вт |
| Подводимая мощность при скорости 3 | 115 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400-415 V |
| Ток при частоте вращения 1 | 0.15 A |
| Ток при частоте вращения 2 | 0.18 A |
| Ток при скорости 3 | 0.5 A |
| Cos фи для скорости 1 | 0,58 |
| Cos фи для скорости 2 | 0,56 |
| Cos фи | 0,33 |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UPSD 32-30 F
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 32 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 220 мм |
Устр-ва управл-ия UPSD 32-30 F
| Реле | без реле |
| Положение коробки выводов | 12H |
Другое UPSD 32-30 F
| Нетто вес | 33.7 кг |
| Полный вес | 32.4 кг |
| Объем упаковки | 0.04 м3 |
| Маркировка энергоэфф-ти | E |

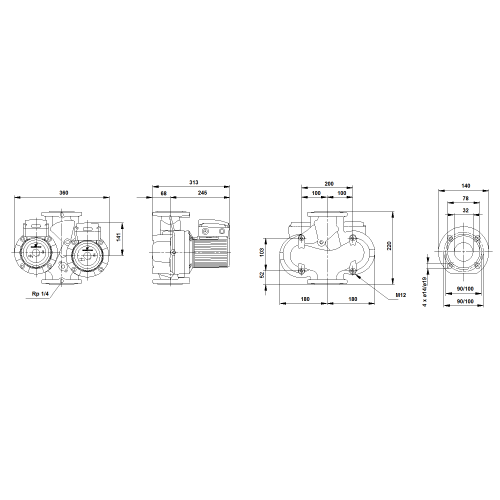

Габаритный чертеж UPSD 32-30 F
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPSD 32-30 F
