UPS Solar 25-120 180
Данные каталога UPS Solar 25-120 180
| Наименование продукции | UPS Solar 25-120 180 |
| Производственный номер | 52588352 |
| EAN номер | 5700394931205 |
Описание UPS Solar 25-120 180
UPS Solar 25-120 180 Насосы UPS Solar оснащены электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Характеристики насоса: * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Рабочее колесо - из коррозионно-стойкого материала. * Детали насоса стойки по отношению к гликолям. * Корпус насоса - из чугуна с катафорезным покрытием. UPS Solar сконструированы для циркуляции воды в частных домах с солнечными подогревателями. |
Основные данные UPS Solar 25-120 180
| Данные на фирменной табличке | CE |
| Количество скоростей | 2 |
| Макс гидростатический напор | 120 дм |
| TF класс | 95 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE |
Изображение UPS Solar 25-120 180
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики UPS Solar 25-120 180
Жидкость UPS Solar 25-120 180
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 2 .. 95 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPS Solar 25-120 180
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM 30 B | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UPS Solar 25-120 180
| Класс защиты (IEC 34-5) | X2D |
| Потребл.мощн.-P1 | 180 .. 230 Вт |
| Максимальное потребление тока | 0.79 .. 1.01 A |
| Подводимая мощность при скорости 2 | 180 Вт |
| Подводимая мощность при скорости 3 | 230 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 2 | 0.79 A |
| Ток при скорости 3 | 1.01 A |
| Размер конденсатора - работа | 6 мкФ |
| Класс защиты (IEC 34-5) | 42 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UPS Solar 25-120 180
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Относительная влажность | 95 % |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 11/2 |
| Монтажная длина | 180 мм |
Устр-ва управл-ия UPS Solar 25-120 180
| Положение коробки выводов | 9H |
Другое UPS Solar 25-120 180
| Нетто вес | 2.6 кг |
| Полный вес | 2.8 кг |
| Объем упаковки | 0.004 м3 |

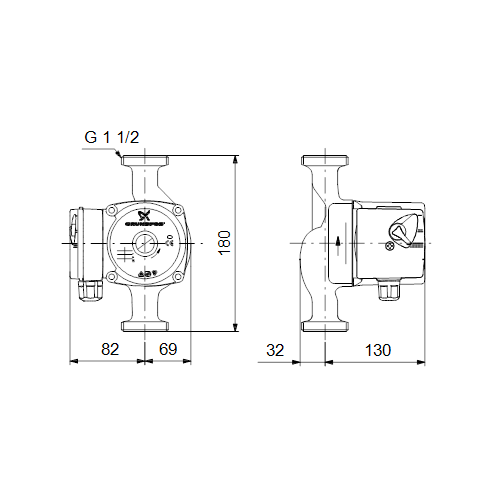

Габаритный чертеж UPS Solar 25-120 180
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS Solar 25-120 180
