UPS 100-30 F B
Данные каталога UPS 100-30 F B
| Наименование продукции | UPS 100-30 F B |
| Производственный номер | 96404933 |
| EAN номер | 5700390737627 |
Описание UPS 100-30 F B
| UPS 100-30 F B Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки. Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изБронза. * Статор со встроенным термодатчиком. 3-фазный электродвигатель. Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель. |
Основные данные UPS 100-30 F B
| Количество скоростей | 3 |
| Макс гидростатический напор | 30 дм |
| Макс. рабочее давление | 6 бар |
| Данные на паспортной табличке | CE,TSE |
Изображение UPS 100-30 F B
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

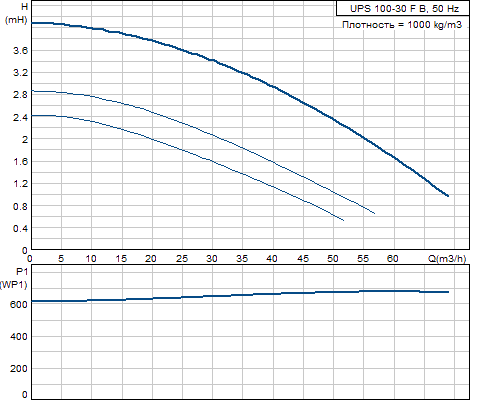

Кривая характеристики UPS 100-30 F B
Жидкость UPS 100-30 F B
| Диапазон температур жидкости | -10 .. 120 °C |
Материалы UPS 100-30 F B
| Корпус насоса | Бронза |
| DIN W.-Nr. 2.1176.01 | |
| ASTM ASTM B505 and B271 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования UPS 100-30 F B
| Подводимая мощность при скорости 1 | 410 Вт |
| Подводимая мощность при скорости 2 | 460 Вт |
| Подводимая мощность при скорости 3 | 670 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400-415 V |
| Ток при частоте вращения 1 | 0.72 A |
| Ток при частоте вращения 2 | 0.84 A |
| Ток при скорости 3 | 1.55 A |
| Cos фи для скорости 1 | 0,82 |
| Cos фи для скорости 2 | 0,79 |
| Cos фи | 0,62 |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внешн. |
Монтаж UPS 100-30 F B
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 6 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 100 |
| Допустимое давление | PN 6 |
| Монтажная длина | 450 мм |
Устр-ва управл-ия UPS 100-30 F B
| Реле | без реле |
| Положение коробки выводов | 1.30H |
Другое UPS 100-30 F B
| Нетто вес | 49.9 кг |
| Полный вес | 60.8 кг |
| Объем упаковки | 0.2 м3 |
| Маркировка энергоэфф-ти | D |

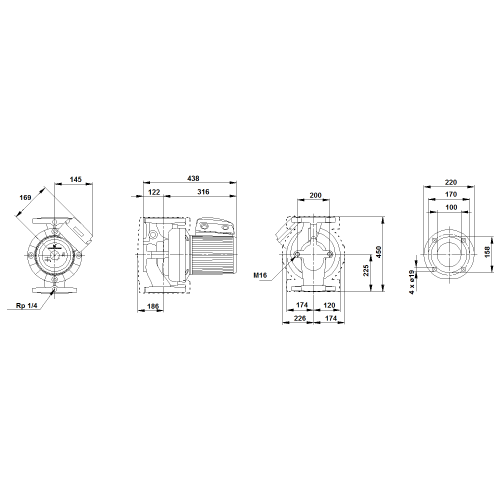

Габаритный чертеж UPS 100-30 F B
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS 100-30 F B
