UPS 65-60/2 F B
Данные каталога UPS 65-60/2 F B
| Наименование продукции | UPS 65-60/2 F B |
| Производственный номер | 96402262 |
| EAN номер | 5700390664435 |
Описание UPS 65-60/2 F B
| UPS 65-60/2 F B Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки. Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изБронза. * Статор со встроенным термодатчиком. 1-фазный электродвигатель. Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель. |
Основные данные UPS 65-60/2 F B
| Количество скоростей | 3 |
| Макс гидростатический напор | 60 дм |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,TSE |
Изображение UPS 65-60/2 F B
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

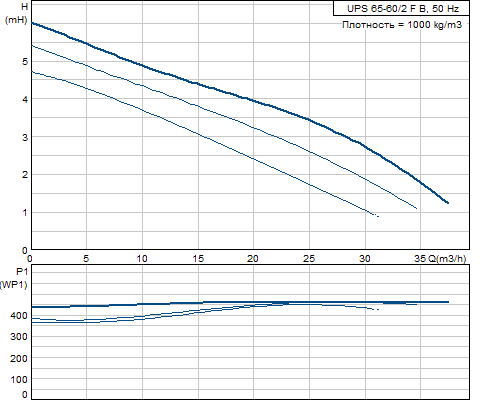

Кривая характеристики UPS 65-60/2 F B
Жидкость UPS 65-60/2 F B
| Диапазон температур жидкости | -10 .. 120 °C |
Материалы UPS 65-60/2 F B
| Корпус насоса | Бронза |
| DIN W.-Nr. 2.1176.01 | |
| ASTM ASTM B505 and B271 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования UPS 65-60/2 F B
| Количество полюсов | 2 |
| Подводимая мощность при скорости 1 | 450 Вт |
| Подводимая мощность при скорости 2 | 470 Вт |
| Подводимая мощность при скорости 3 | 510 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230-240 V |
| Ток при частоте вращения 1 | 2.15 A |
| Ток при частоте вращения 2 | 2.2 A |
| Ток при скорости 3 | 2.4 A |
| Cos фи для скорости 1 | 0,91 |
| Cos фи для скорости 2 | 0,93 |
| Cos фи | 0,92 |
| Размер конденсатора - работа | 16 мкФ/400 V |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внешн. |
Монтаж UPS 65-60/2 F B
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 65 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 340 мм |
Устр-ва управл-ия UPS 65-60/2 F B
| Реле | без реле |
| Положение коробки выводов | 1.30H |
Другое UPS 65-60/2 F B
| Нетто вес | 29.1 кг |
| Полный вес | 30.8 кг |
| Объем упаковки | 0.043 м3 |
| Маркировка энергоэфф-ти | D |
Габаритный чертеж UPS 65-60/2 F B
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS 65-60/2 F B
