UPS 32-120 F B
Данные каталога UPS 32-120 F B
| Наименование продукции | UPS 32-120 F B |
| Производственный номер | 96401844 |
| EAN номер | 5700390905101 |
Описание UPS 32-120 F B
UPS 32-120 F B Насос с «мокрым» ротором, т.е. насос и электродвигатель образуют единый узел без уплотнения вала, только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Чтобы избежать проблем в связи с утилизацией, большое внимание было уделено применению как можно меньшего количества различных материалов. Характеристики насоса следующие: * 3 скорость электродвигателя. * Керамические радиальные подшипники. * Карбонный упорный подшипник. * Оболочка ротора, покрытие ротора, опорный диск из нержавеющей стали. * Кожух статора из алюминиевого сплава. * корпус насоса Бронза. * Статор со встроенным тепловым реле. Электродвигатель – 1-фазный электродвигатель. Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель. |
Основные данные UPS 32-120 F B
| Данные на фирменной табличке | CE,TSE,GOST2 |
| Количество скоростей | 3 |
| Макс гидростатический напор | 120 дм |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,TSE |
Изображение UPS 32-120 F B
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

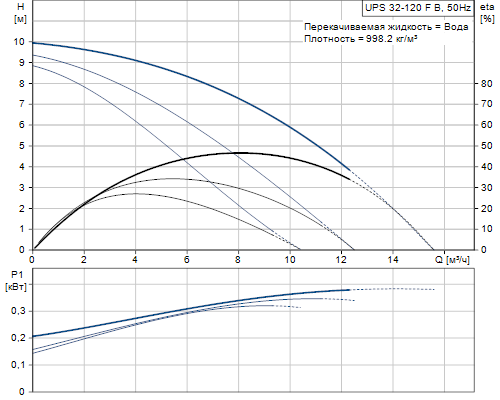

Кривая характеристики UPS 32-120 F B
Жидкость UPS 32-120 F B
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -10 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPS 32-120 F B
| Корпус насоса | Бронза |
| DIN W.-Nr. 2.1176.01 | |
| ASTM B-271 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования UPS 32-120 F B
| Класс защиты (IEC 34-5) | X4D |
| Подводимая мощность при скорости 1 | 320 Вт |
| Подводимая мощность при скорости 2 | 340 Вт |
| Подводимая мощность при скорости 3 | 380 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230-240 V |
| Ток при частоте вращения 1 | 1.55 A |
| Ток при частоте вращения 2 | 1.65 A |
| Ток при скорости 3 | 1.75 A |
| Cos фи для скорости 1 | 0,9 |
| Cos фи для скорости 2 | 0,9 |
| Cos фи | 0,94 |
| Размер конденсатора - работа | 10 мкФ/400 V |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внешн. |
Монтаж UPS 32-120 F B
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 32 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 220 мм |
Устр-ва управл-ия UPS 32-120 F B
| Реле | без реле |
| Положение коробки выводов | 1.30H |
Другое UPS 32-120 F B
| Нетто вес | 19.3 кг |
| Полный вес | 19 кг |
| Объем упаковки | 0.026 м3 |
| Маркировка энергоэфф-ти | D |

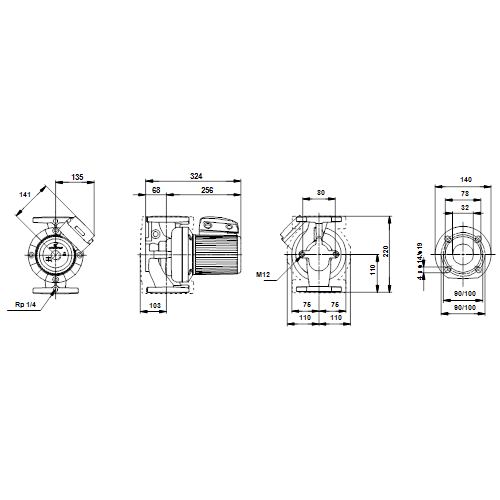

Габаритный чертеж UPS 32-120 F B
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS 32-120 F B
