UPSD 32-50 F 220
Данные каталога UPSD 32-50 F 220
| Наименование продукции | UPSD 32-50 F 220 |
| Производственный номер | 95906416 |
| EAN номер | 5700310308074 |
Описание UPSD 32-50 F 220
UPSD 32-50 F 220 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. частоты вращения. Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изЧугун. 1-фазный электродвигатель, не требующий дополнительной защиты. |
Основные данные UPSD 32-50 F 220
| Количество скоростей | 3 |
| Макс гидростатический напор | 50 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |

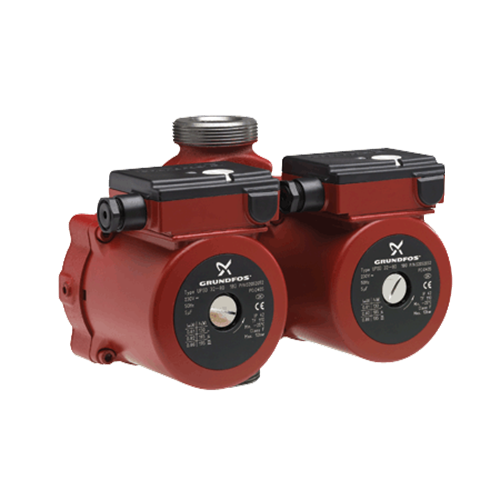

Изображение UPSD 32-50 F 220
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

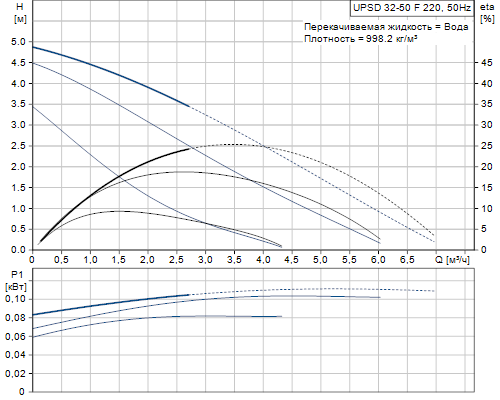

Кривая характеристики UPSD 32-50 F 220
Жидкость UPSD 32-50 F 220
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPSD 32-50 F 220
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM 30 B | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UPSD 32-50 F 220
| Класс защиты (IEC 34-5) | X4D |
| Подводимая мощность при скорости 1 | 75 Вт |
| Подводимая мощность при скорости 2 | 100 Вт |
| Подводимая мощность при скорости 3 | 105 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 1 | 0.32 A |
| Ток при частоте вращения 2 | 0.44 A |
| Ток при скорости 3 | 0.46 A |
| Размер конденсатора - работа | 2.5 мкФ |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UPSD 32-50 F 220
| Макс.T окр.среды при темп-ре жидкости 80 0C | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 32 |
| Допустимое давление | PN 10 |
| Монтажная длина | 220 мм |
| Макс. окр. среды при темп-ре жидкости 80 oC | 40 °C |
Устр-ва управл-ия UPSD 32-50 F 220
| Положение коробки выводов | 12H |
Другое UPSD 32-50 F 220
| Нетто вес | 13.6 кг |
| Полный вес | 14.2 кг |
| Объем упаковки | 0.018 м3 |
| Маркировка энергоэфф-ти | C |

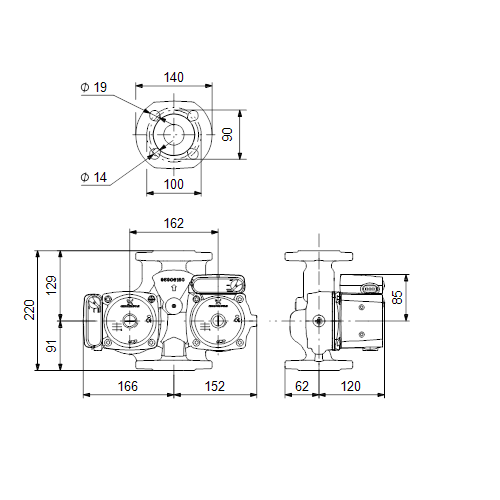

Габаритный чертеж UPSD 32-50 F 220
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPSD 32-50 F 220
