UPS 32-80 N 180
Данные каталога UPS 32-80 N 180
| Наименование продукции | UPS 32-80 N 180 |
| Производственный номер | 95906448 |
| EAN номер | 5700310353869 |
Описание UPS 32-80 N 180
UPS 32-80 N 180 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. частоты вращения. Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изНержавеющая сталь. 1-фазный электродвигатель, не требующий дополнительной защиты. |
Основные данные UPS 32-80 N 180
| Количество скоростей | 3 |
| Макс гидростатический напор | 80 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |

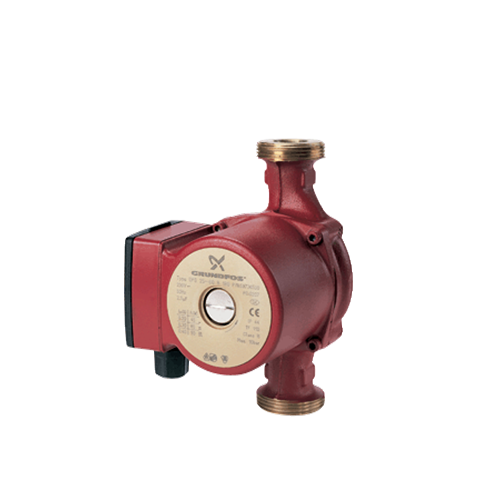

Изображение UPS 32-80 N 180
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

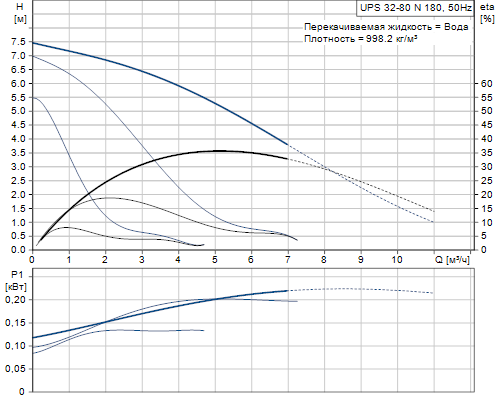

Кривая характеристики UPS 32-80 N 180
Жидкость UPS 32-80 N 180
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPS 32-80 N 180
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UPS 32-80 N 180
| Подводимая мощность при скорости 1 | 135 Вт |
| Подводимая мощность при скорости 2 | 200 Вт |
| Подводимая мощность при скорости 3 | 220 Вт |
| Ток при частоте вращения 1 | 0.6 A |
| Ток при частоте вращения 2 | 0.9 A |
| Ток при скорости 3 | 0.98 A |
| Класс защиты (IEC 34-5) | X4D |
| Подводимая мощность при скорости 1 | 140 Вт |
| Подводимая мощность при скорости 2 | 205 Вт |
| Подводимая мощность при скорости 3 | 230 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 1 | 0.62 A |
| Ток при частоте вращения 2 | 0.91 A |
| Ток при скорости 3 | 0.99 A |
| Размер конденсатора - работа | 4 мкФ |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UPS 32-80 N 180
| Макс.T окр.среды при темп-ре жидкости 80 0C | 40 °C |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 2 |
| Допустимое давление | PN 10 |
| Монтажная длина | 180 мм |
| Макс. окр. среды при темп-ре жидкости 80 oC | 40 °C |
Устр-ва управл-ия UPS 32-80 N 180
| Положение коробки выводов | 9H |
Другое UPS 32-80 N 180
| Нетто вес | 4.9 кг |
| Полный вес | 5.2 кг |
| Объем упаковки | 0.008 м3 |
| Маркировка энергоэфф-ти | C |

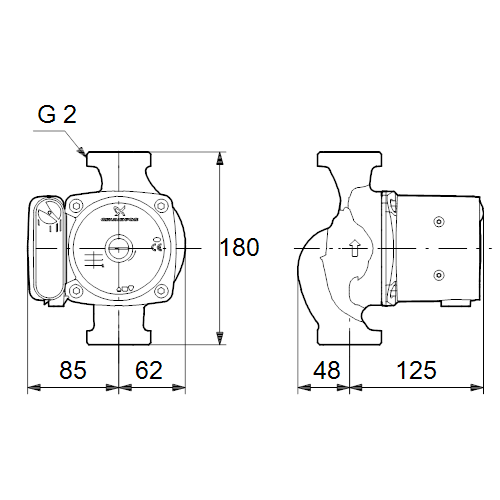

Габаритный чертеж UPS 32-80 N 180
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS 32-80 N 180
