UP 20-45 N 150
Данные каталога UP 20-45 N 150
| Наименование продукции | UP 20-45 N 150 |
| Производственный номер | 95906472 |
| EAN номер | 5700310459660 |
Описание UP 20-45 N 150
UP 20-45 N 150 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изНержавеющая сталь. 1-фазный электродвигатель, требующий дополнительной защиты. |
Основные данные UP 20-45 N 150
| Количество скоростей | 1 |
| Макс гидростатический напор | 45 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |

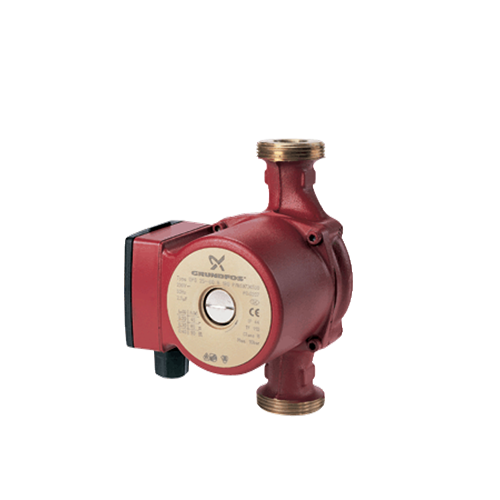

Изображение UP 20-45 N 150
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

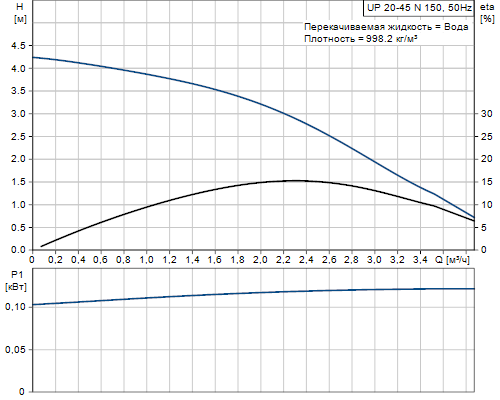

Кривая характеристики UP 20-45 N 150
Жидкость UP 20-45 N 150
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UP 20-45 N 150
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UP 20-45 N 150
| Подводимая мощность при скорости 3 | 120 Вт |
| Ток при скорости 3 | 0.52 A |
| Класс защиты (IEC 34-5) | X2D |
| Подводимая мощность при скорости 3 | 115 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при скорости 3 | 0.5 A |
| Размер конденсатора - работа | 2.5 мкФ |
| Класс защиты (IEC 34-5) | 42 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
Монтаж UP 20-45 N 150
| Макс.T окр.среды при темп-ре жидкости 80 0C | 40 °C |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 1 1/4 |
| Допустимое давление | PN 10 |
| Монтажная длина | 150 мм |
| Макс. окр. среды при темп-ре жидкости 80 oC | 40 °C |
Устр-ва управл-ия UP 20-45 N 150
| Положение коробки выводов | 9H |
Другое UP 20-45 N 150
| Нетто вес | 3.6 кг |
| Полный вес | 3.8 кг |
| Объем упаковки | 0.008 м3 |

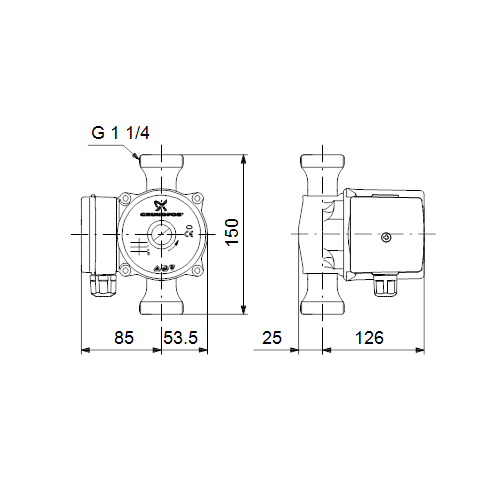

Габаритный чертеж UP 20-45 N 150
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UP 20-45 N 150
