UP 20-30 N K 150
Данные каталога UP 20-30 N K 150
| Наименование продукции | UP 20-30 N K 150 |
| Производственный номер | 59643501 |
| EAN номер | 5700390577353 |
Описание UP 20-30 N K 150
| UP 20-30 N K 150 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изНержавеющая сталь. 1-фазный электродвигатель, требующий дополнительной защиты. |
Основные данные UP 20-30 N K 150
| Количество скоростей | 1 |
| Макс гидростатический напор | 30 дм |
| TF класс | 95 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE |

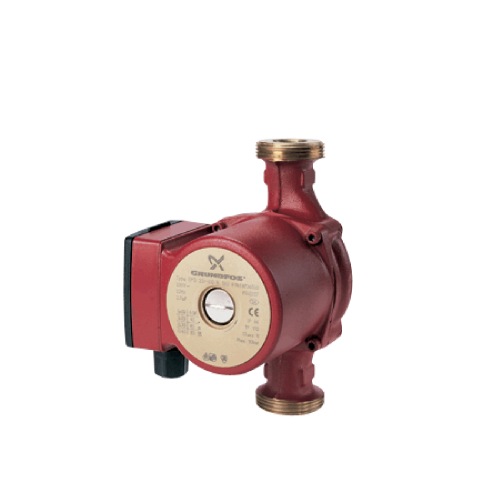

Изображение UP 20-30 N K 150
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

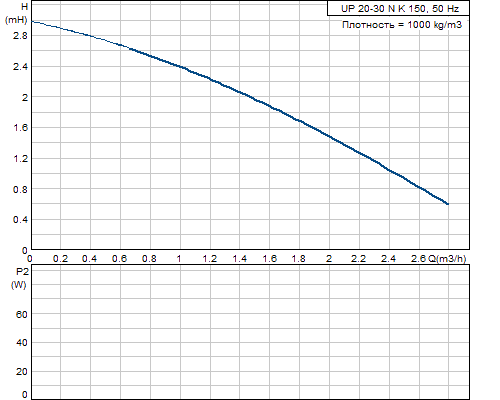

Кривая характеристики UP 20-30 N K 150
Жидкость UP 20-30 N K 150
| Диапазон температур жидкости | -25 .. 95 °C |
| Холодная вода | исполнение для холодной воды |
Материалы UP 20-30 N K 150
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UP 20-30 N K 150
| Подводимая мощность при скорости 3 | 75 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при скорости 3 | 0.33 A |
| Размер конденсатора - работа | 2 мкФ |
| Класс защиты (IEC 34-5) | 42 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | Impedance protected |
Монтаж UP 20-30 N K 150
| Макс. окр. среды при темп-ре жидкости 80 oC | 80 °C |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 1 1/4 |
| Допустимое давление | PN 10 |
| Монтажная длина | 150 мм |
Устр-ва управл-ия UP 20-30 N K 150
| Положение коробки выводов | 9H |
Другое UP 20-30 N K 150
| Нетто вес | 2.1 кг |
| Полный вес | 2.3 кг |
| Объем упаковки | 0.004 м3 |

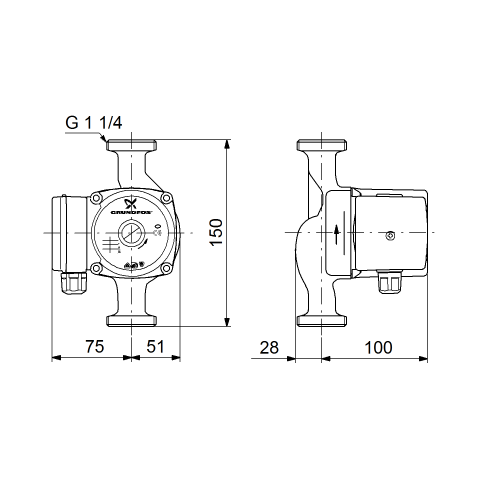

Габаритный чертеж UP 20-30 N K 150
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UP 20-30 N K 150
