UPS 32-50 180
Данные каталога UPS 32-50 180
| Наименование продукта | UPS 32-50 180 |
| Производственный номер | 96281435 |
| Наименование продукции | UPS 32-50 180 |
| Производственный номер | 96281435 |
| EAN номер | 5700830498095 |
Описание UPS 32-50 180
UPS 32-50 180 Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. частоты вращения. Характеристики насоса: - Керамические вал и радиальные подшипники. - Осевой подшипник из графита. - Гильза ротора и подшипниковая обойма сделаны из нержавеющей стали. - Коррозионно-стойкое рабочее колесо, Составной, PES/PP. - Корпус насоса изЧугун. 1-фазный электродвигатель, не требующий дополнительной защиты. |
Основные данные UPS 32-50 180
| Данные на фирменной табличке | VDE,GS |
| Количество скоростей | 3 |
| Макс гидростатический напор | 50 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | VDE,GS,CE |
Изображение UPS 32-50 180
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

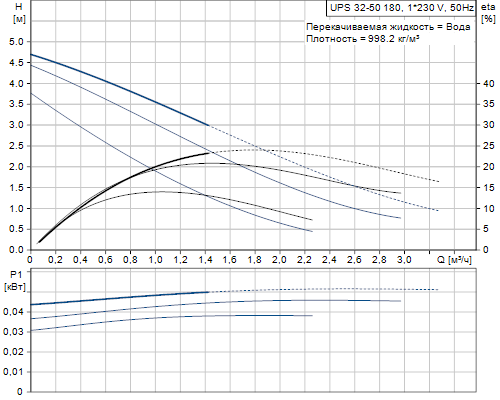

Кривая характеристики UPS 32-50 180
Жидкость UPS 32-50 180
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 2 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы UPS 32-50 180
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM 30 B | |
| Рабочее колесо | Составной, PES/PP |
Данные электрооборудования UPS 32-50 180
| Класс защиты (IEC 34-5) | IP44 |
| Тепловая защита | Сопротивление защиты |
| Подводимая мощность при скорости 1 | 35 Вт |
| Подводимая мощность при скорости 2 | 45 Вт |
| Подводимая мощность при скорости 3 | 50 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Ток при частоте вращения 1 | 0.16 A |
| Ток при частоте вращения 2 | 0.2 A |
| Ток при скорости 3 | 0.23 A |
| Размер конденсатора - работа | 2 мкФ |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | Impedance protected |

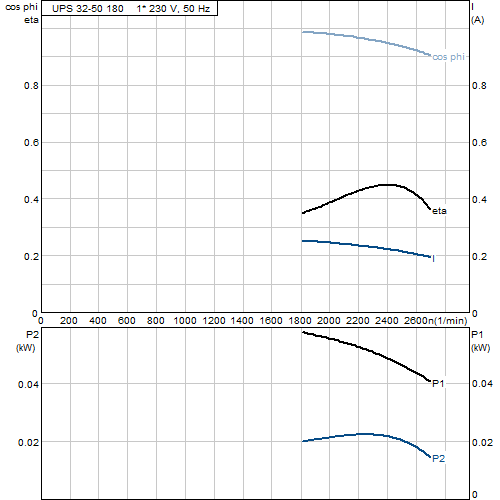

Характеристика двигателя UPS 32-50 180
Монтаж UPS 32-50 180
| Макс.T окр.среды при темп-ре жидкости 80 0C | 40 °C |
| Макс. рабочее давление | 10 бар |
| Соединение труб | G 2 |
| Допустимое давление | PN 10 |
| Монтажная длина | 180 мм |
| Макс. окр. среды при темп-ре жидкости 80 oC | 40 °C |
Устр-ва управл-ия UPS 32-50 180
| Положение коробки выводов | 9H |
Другое UPS 32-50 180
| Нетто вес | 2.6 кг |
| Полный вес | 2.8 кг |
| Объем упаковки | 0.004 м3 |
| Маркировка энергоэфф-ти | B |

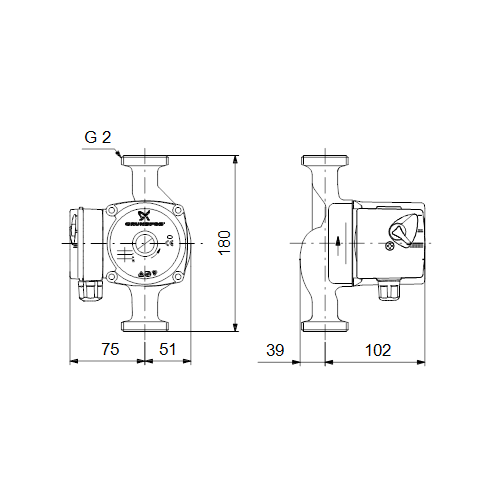

Габаритный чертеж UPS 32-50 180
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений UPS 32-50 180
