Unilift AP50.50.08.A3.V
Данные каталога Unilift AP50.50.08.A3.V
Наименование продукции | Unilift AP50.50.08.A3.V |
Производственный номер | 96023877 |
EAN номер | 5700390547615 |
Описание Unilift AP50.50.08.A3.V
Unilift AP50.50.08.A3.V Погружной дренажный насос. Вертикальный одноступенчатый погружной насос из нерж. стали с вертикальным напорным патрубком и погружным 3-фазным электродвигателем, класс изоляции F. В основании насоса встроен фильтр. Насос поставляется с коммутационным аппаратом с системой защиты электродвигателя и силовым контактором и силовым кабелем 0,8 м. Более того, в комплект поставки входит поплавковый выключатель для автоматического включения и выключения насоса с кабелем 10 м. Рабочее колесо Свободно-вихревое. Насос для перекачивания бытовых и промышленных сточных вод, дождевых вод, при наличии твердых частиц величиной до 50 мм. Насос имеет сдвоенную систему уплотнения с торцевым уплотнением и масляной запорной камерой с нетоксичным маслом. Насос имеет вертикальный нагнетательный патрубок, кожух для охлаждения электродвигателя, постоянно омываемого рабочей жидкостью.Подшипники качения с введенной в них на длительный срок смазкой не требуют обслуживания. Насос готов к установке, снабжен рукояткой для переноса и поставляется с 10 мсиловым кабелем. Силовой кабель со штекерным электроразъемом и залитыми контактами проводов для предотвращения проникновения влаги в обмотки статора. |
Основные данные Unilift AP50.50.08.A3.V
Maкс. расход | 6.94 л/с |
Макс. гидростатический напор | 9 м |
Тип рабочего колеса | Свободно-вихревое |
Максимальный размер частицы | 50 мм |

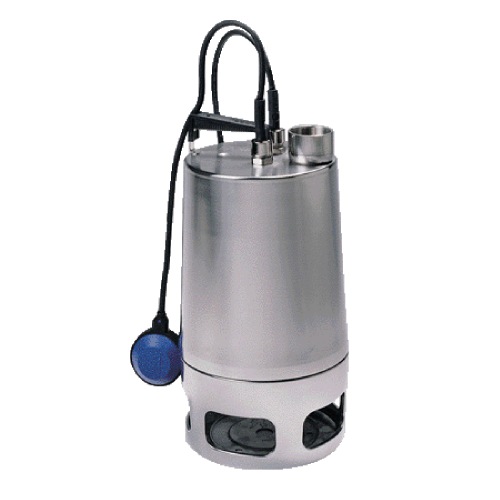

Изображение Unilift AP50.50.08.A3.V
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

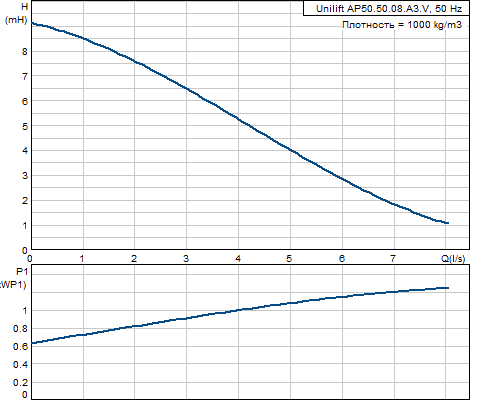

Кривая характеристики Unilift AP50.50.08.A3.V
Жидкость Unilift AP50.50.08.A3.V
Диапазон температур жидкости | 0 .. 55 °C |
Материалы Unilift AP50.50.08.A3.V
Корпус насоса | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 |
Данные электрооборудования Unilift AP50.50.08.A3.V
Подводимая мощность - P1 | 1.2 кВт |
P2 | 0.8 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 400 V |
Номинальный ток | 2 A |
Cos phi - коэф-нт мощности | 0,87 |
Номинальная скорость | 2820 об/м |
Класс защиты (IEC 34-5) | 68 |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Отсутс. |
Тепловая защита | внешн. |
Длина кабеля | 10 м |
Тип кабельной вилки | CEE |
Монтаж Unilift AP50.50.08.A3.V
Выход насоса | Rp 2 |
Максимальная глубина установки | 10 м |
Установка сухая / мокрая | D/S |
Монтаж | горизонтальный или вертикальный |
Устр-ва управл-ия Unilift AP50.50.08.A3.V
Реле уровня | поплавковый выключатель |
Другое Unilift AP50.50.08.A3.V
Нетто вес | 16.5 кг |
Полный вес | 17.3 кг |

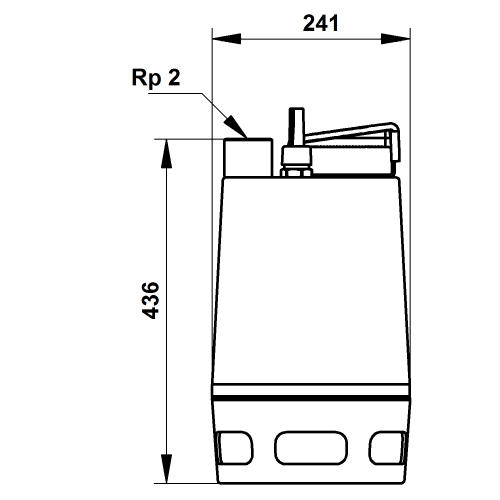

Габаритный чертеж Unilift AP50.50.08.A3.V
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
