TPD 150-70/6 A-F-A-BAQE
Данные каталога TPD 150-70/6 A-F-A-BAQE
| Наименование продукции | TPD 150-70/6 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 96110014 |
| EAN номер | 5700396989990 |
Описание TPD 150-70/6 A-F-A-BAQE
| TPD 150-70/6 A-F-A-BAQE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TPD 150-70/6 A-F-A-BAQE
| Частота вращения | 955 об/м |
| Номинальная подача | 137 м3/ч |
| Номинальный напор | 5.3 м |
| Макс гидростатический напор | 70 дм |
| Текущий диаметр рабочего колеса | 220 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 150-70/6 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

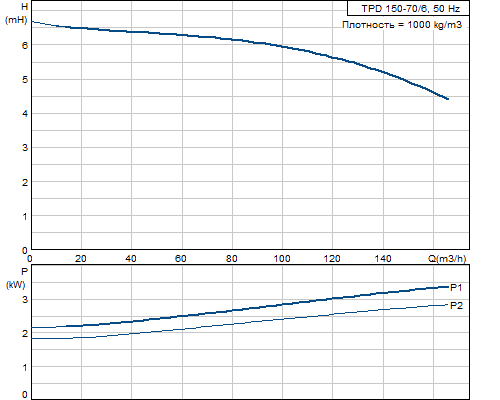

Кривая характеристики TPD 150-70/6 A-F-A-BAQE
Жидкость TPD 150-70/6 A-F-A-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы TPD 150-70/6 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TPD 150-70/6 A-F-A-BAQE
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | NA |
| Количество полюсов | 6 |
| Номинальная мощность - P2 | 2 x 3 кВт |
| Энергия (Р2), необходимая для насоса | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 6,10/3,50 A |
| Пусковой ток | 690 % |
| Cos фи - характеристика мощности | 0,84 |
| Номинальная скорость | 955 об/м |
| Эффективность электродвигателя при полной нагрузке | 84,0 % |
| Эффективность двигателя при 3/4 нагрузки | 85,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 83,0 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 83C15210 |
Монтаж TPD 150-70/6 A-F-A-BAQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 150 |
| Допустимое давление | PN 16 |
| Монтажная длина | 800 мм |
| Размер фланца электродвигателя | FF265 |
Другое TPD 150-70/6 A-F-A-BAQE
| Нетто вес | 508 кг |
| Полный вес | 558 кг |
| Объем упаковки | 1.52 м3 |
Габаритный чертеж TPD 150-70/6 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 150-70/6 A-F-A-BAQE
