TPD 80-120/2 A-F-A-RUUE
Данные каталога TPD 80-120/2 A-F-A-RUUE
Наименование продукции | TPD 80-120/2 A-F-A-RUUE A-F-A RUUE |
Производственный номер | 96439003 |
EAN номер | 5700393870505 |
Описание TPD 80-120/2 A-F-A-RUUE
TPD 80-120/2 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн". - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TPD 80-120/2 A-F-A-RUUE
Частота вращения | 2910 об/м |
Номинальная подача | 41.8 м3/ч |
Номинальный напор | 8.3 м |
Макс гидростатический напор | 120 дм |
Уплотнение вала | RUUE |
Макс. рабочее давление | 10 бар |
Исполнение насоса | A |
Модель | A |
Изображение TPD 80-120/2 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

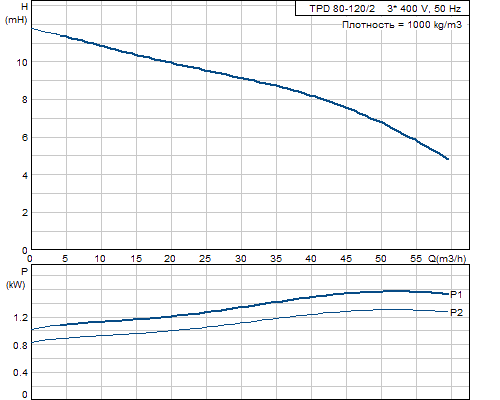

Кривая характеристики TPD 80-120/2 A-F-A-RUUE
Жидкость TPD 80-120/2 A-F-A-RUUE
Диапазон температур жидкости | -25 .. 90 °C |
Материалы TPD 80-120/2 A-F-A-RUUE
Корпус насоса | Чугун |
EN-JL1040 | |
ASTM A48-40 B | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 | |
Код материала | A |
Данные электрооборудования TPD 80-120/2 A-F-A-RUUE
Тип электродвигателя | 90SB |
Класс энергоэффективности | Efficiency class 1 |
Количество полюсов | 2 |
Номинальная мощность - P2 | 2 x 1.5 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
Номинальный ток | 5,45/3,15 A |
Пусковой ток | 850-930 % |
Cos фи - характеристика мощности | 0,87-0,82 |
Номинальная скорость | 2890-2910 об/м |
Эффективность электродвигателя при полной нагрузке | 81,3-81,3 % |
Эффективность двигателя при 3/4 нагрузки | 85-84,5 % |
Эффективность электродвигателя при 1/2 нагрузки | 83-82 % |
Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Отсутс. |
Номер электродвигателя | 85D05906 |

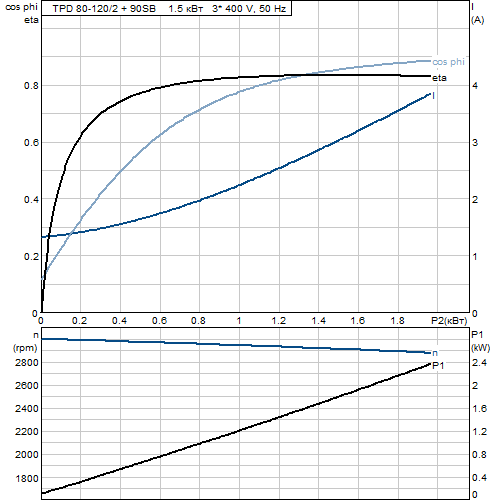

Характеристика двигателя TPD 80-120/2 A-F-A-RUUE
Монтаж TPD 80-120/2 A-F-A-RUUE
Максимальная температура окружающей среды | 60 °C |
Макс. рабочее давление | 10 бар |
Стандартный фланец | DIN |
Код соединения | F |
Соединение труб | DN 80 |
Допустимое давление | PN 10 |
Монтажная длина | 360 мм |
Размер фланца электродвигателя | FT115 |
Другое TPD 80-120/2 A-F-A-RUUE
Нетто вес | 82.5 кг |
Полный вес | 85.5 кг |
Объем упаковки | 0.14 м3 |

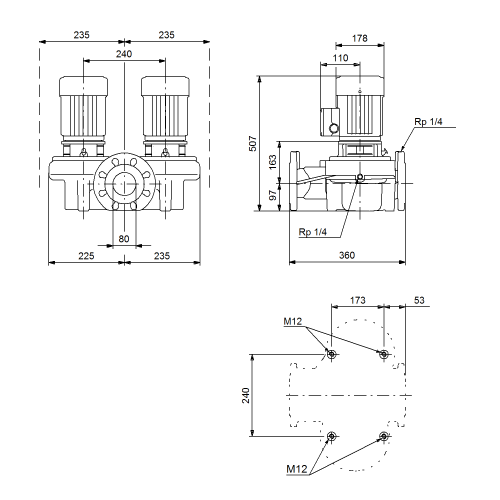

Габаритный чертеж TPD 80-120/2 A-F-A-RUUE
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
