TPD 40-230/2 A-F-A-RUUE
Данные каталога TPD 40-230/2 A-F-A-RUUE
| Наименование продукции | TPD 40-230/2 A-F-A-RUUE A-F-A RUUE |
| Производственный номер | 96463853 |
| EAN номер | 5700394784207 |
Описание TPD 40-230/2 A-F-A-RUUE
| TPD 40-230/2 A-F-A-RUUE Одноступенчатый сдвоенный центробежный насос типа "ин-лайн". - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TPD 40-230/2 A-F-A-RUUE
| Частота вращения | 2835 об/м |
| Номинальная подача | 11.4 м3/ч |
| Номинальный напор | 16.8 м |
| Макс гидростатический напор | 230 дм |
| Уплотнение вала | RUUE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TPD 40-230/2 A-F-A-RUUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

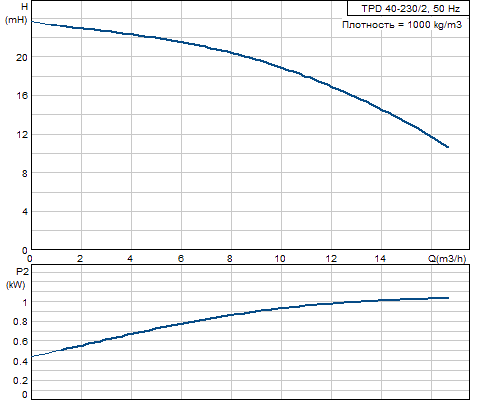

Кривая характеристики TPD 40-230/2 A-F-A-RUUE
Жидкость TPD 40-230/2 A-F-A-RUUE
| Диапазон температур жидкости | -25 .. 90 °C |
Материалы TPD 40-230/2 A-F-A-RUUE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования TPD 40-230/2 A-F-A-RUUE
| Тип электродвигателя | 80B |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2 x 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 4,45/2,55 A |
| Пусковой ток | 640-700 % |
| Cos фи - характеристика мощности | 0,84-0,76 |
| Номинальная скорость | 2820-2860 об/м |
| Эффективность электродвигателя при полной нагрузке | 82,8 % |
| Эффективность двигателя при 3/4 нагрузки | 84,5-82,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 84,5-81,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85D05105 |
Монтаж TPD 40-230/2 A-F-A-RUUE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 40 |
| Допустимое давление | PN 16 |
| Монтажная длина | 320 мм |
| Размер фланца электродвигателя | FT100 |
Другое TPD 40-230/2 A-F-A-RUUE
| Нетто вес | 57.2 кг |
| Полный вес | 62.7 кг |
| Объем упаковки | 0.151 м3 |
Габаритный чертеж TPD 40-230/2 A-F-A-RUUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TPD 40-230/2 A-F-A-RUUE
