TP 50-30/4 B A-F-Z-BUBE
Данные каталога TP 50-30/4 B A-F-Z-BUBE
Наименование продукции | TP 50-30/4 B A-F-Z-BUBE A-F-Z BUBE |
Производственный номер | 96402033 |
EAN номер | 5700390657437 |
Описание TP 50-30/4 B A-F-Z-BUBE
TP 50-30/4 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TP 50-30/4 B A-F-Z-BUBE
Частота вращения | 1400 об/м |
Номинальная подача | 12 м3/ч |
Номинальный напор | 2.3 м |
Макс гидростатический напор | 30 дм |
Уплотнение вала | BUBE |
Макс. рабочее давление | 10 бар |
Исполнение насоса | A |
Модель | A |
Изображение TP 50-30/4 B A-F-Z-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

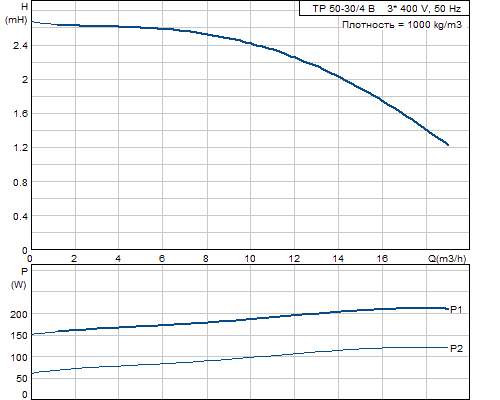

Кривая характеристики TP 50-30/4 B A-F-Z-BUBE
Жидкость TP 50-30/4 B A-F-Z-BUBE
Диапазон температур жидкости | 0 .. 140 °C |
Материалы TP 50-30/4 B A-F-Z-BUBE
Корпус насоса | Бронза |
DIN W.-Nr. 2.1050 | |
ASTM B505-C90700 | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 | |
Код материала | Z |
Данные электрооборудования TP 50-30/4 B A-F-Z-BUBE
Тип электродвигателя | 71A |
Класс энергоэффективности | NA |
Количество полюсов | 4 |
Номинальная мощность - P2 | 0.25 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
Номинальный ток | 1,48/0,85 A |
Пусковой ток | 400-440 % |
Cos фи - характеристика мощности | 0,75-0,65 |
Номинальная скорость | 1400-1420 об/м |
Эффективность электродвигателя при полной нагрузке | 69 % |
Эффективность двигателя при 3/4 нагрузки | 70-62,1 % |
Эффективность электродвигателя при 1/2 нагрузки | 63,9-53,2 % |
Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Отсутс. |
Номер электродвигателя | 86805101 |

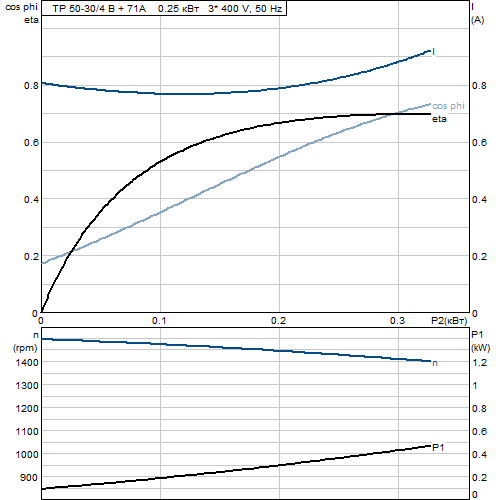

Характеристика двигателя TP 50-30/4 B A-F-Z-BUBE
Монтаж TP 50-30/4 B A-F-Z-BUBE
Максимальная температура окружающей среды | 40 °C |
Макс. рабочее давление | 10 бар |
Стандартный фланец | DIN |
Код соединения | F |
Соединение труб | DN 50 |
Допустимое давление | PN 6 / PN 10 |
Монтажная длина | 280 мм |
Размер фланца электродвигателя | FT85 |
Другое TP 50-30/4 B A-F-Z-BUBE
Нетто вес | 26.8 кг |
Полный вес | 28 кг |
Объем упаковки | 0.036 м3 |
Габаритный чертеж TP 50-30/4 B A-F-Z-BUBE
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
