TP 40-190/2 B A-F-Z-BUBE
Данные каталога TP 40-190/2 B A-F-Z-BUBE
| Наименование продукции | TP 40-190/2 B A-F-Z-BUBE A-F-Z BUBE |
| Производственный номер | 96463777 |
| EAN номер | 5700394782807 |
Описание TP 40-190/2 B A-F-Z-BUBE
| TP 40-190/2 B A-F-Z-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 1-фазный асинхронный электродвигатель. |
Основные данные TP 40-190/2 B A-F-Z-BUBE
| Частота вращения | 2855 об/м |
| Номинальная подача | 10.5 м3/ч |
| Номинальный напор | 13.2 м |
| Макс гидростатический напор | 190 дм |
| Уплотнение вала | BUBE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 40-190/2 B A-F-Z-BUBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

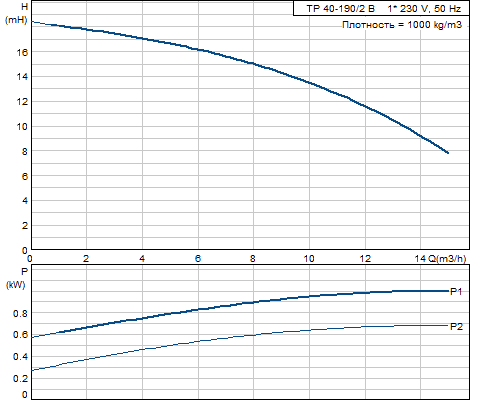

Кривая характеристики TP 40-190/2 B A-F-Z-BUBE
Жидкость TP 40-190/2 B A-F-Z-BUBE
| Диапазон температур жидкости | 0 .. 140 °C |
Материалы TP 40-190/2 B A-F-Z-BUBE
| Корпус насоса | Бронза |
| DIN W.-Nr. 2.1050 | |
| ASTM B505-C90700 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | Z |
Данные электрооборудования TP 40-190/2 B A-F-Z-BUBE
| Тип электродвигателя | 80B |
| Класс энергоэффективности | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230/240 V |
| Номинальный ток | 5,10/4,75 A |
| Пусковой ток | 300 % |
| Cos фи - характеристика мощности | 0,99 |
| Номинальная скорость | 2780 об/м |
| Эффективность электродвигателя при полной нагрузке | 69-67 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Номер электродвигателя | 85215104 |

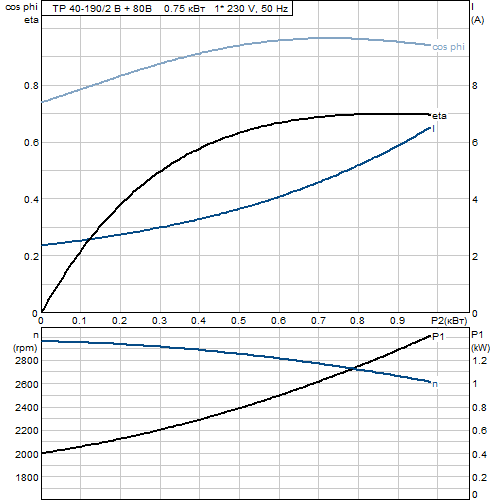

Характеристика двигателя TP 40-190/2 B A-F-Z-BUBE
Монтаж TP 40-190/2 B A-F-Z-BUBE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 40 |
| Допустимое давление | PN 16 |
| Монтажная длина | 320 мм |
| Размер фланца электродвигателя | FT100 |
Другое TP 40-190/2 B A-F-Z-BUBE
| Нетто вес | 33.6 кг |
| Полный вес | 37.4 кг |
| Объем упаковки | 0.076 м3 |
Габаритный чертеж TP 40-190/2 B A-F-Z-BUBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

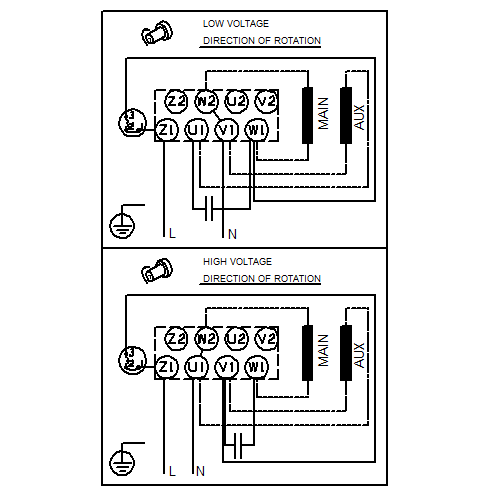

Схема подключений TP 40-190/2 B A-F-Z-BUBE
