TP 150-240/4 A-F-A-DBUE
Данные каталога TP 150-240/4 A-F-A-DBUE
| Наименование продукции | TP 150-240/4 A-F-A-DBUE A-F-A DBUE |
| Производственный номер | 96162098 |
| EAN номер | 5700397223147 |
Описание TP 150-240/4 A-F-A-DBUE
| TP 150-240/4 A-F-A-DBUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - коррозионная защита двойным слоем краски, нанесённой распылением - жёсткая фланцевая муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TP 150-240/4 A-F-A-DBUE
| Частота вращения | 1460 об/м |
| Номинальная подача | 280 м3/ч |
| Номинальный напор | 17 м |
| Макс гидростатический напор | 240 дм |
| Текущий диаметр рабочего колеса | 278 мм |
| Уплотнение вала | DBUE |
| Макс. рабочее давление | 25 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 150-240/4 A-F-A-DBUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

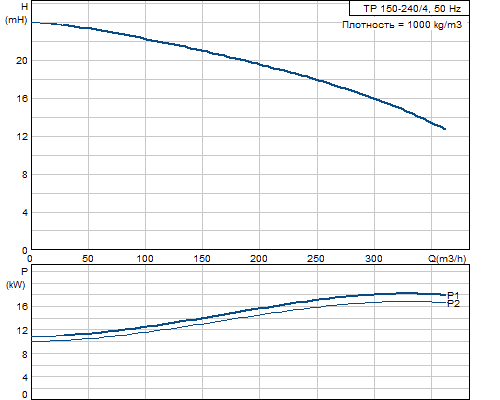

Кривая характеристики TP 150-240/4 A-F-A-DBUE
Жидкость TP 150-240/4 A-F-A-DBUE
| Диапазон температур жидкости | 0 .. 150 °C |
Материалы TP 150-240/4 A-F-A-DBUE
| Корпус насоса | Чугун с шаровидным графитом |
| EN-JS1020 | |
| ASTM A 395 | |
| Рабочее колесо | Чугун с шаровидным графитом |
| EN-JS1030 | |
| ASTM A 536 60-40-18 | |
| Код материала | A |
Данные электрооборудования TP 150-240/4 A-F-A-DBUE
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 18.5 кВт |
| Энергия (Р2), необходимая для насоса | 18.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 34,5/20,0 A |
| Пусковой ток | 640 % |
| Cos фи - характеристика мощности | 0,83 |
| Номинальная скорость | 1470 об/м |
| Эффективность электродвигателя при полной нагрузке | 92,5 % |
| Эффективность двигателя при 3/4 нагрузки | 93,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 92,5 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 83S15228 |
Монтаж TP 150-240/4 A-F-A-DBUE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 25 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 200 / DN 150 |
| Вход насоса | DN 200 |
| Выход насоса | DN 150 |
| Допустимое давление | PN 25 |
| Монтажная длина | 740 мм |
| Размер фланца электродвигателя | FF300 |
Другое TP 150-240/4 A-F-A-DBUE
| Нетто вес | 411 кг |
| Полный вес | 566 кг |
| Объем упаковки | 2.29 м3 |
Габаритный чертеж TP 150-240/4 A-F-A-DBUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 150-240/4 A-F-A-DBUE
