TP 125-150/4 A-F-A-DBUE
Данные каталога TP 125-150/4 A-F-A-DBUE
| Наименование продукции | TP 125-150/4 A-F-A-DBUE A-F-A DBUE |
| Производственный номер | 96162085 |
| EAN номер | 5700397222171 |
Описание TP 125-150/4 A-F-A-DBUE
| TP 125-150/4 A-F-A-DBUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - коррозионная защита двойным слоем краски, нанесённой распылением - жёсткая фланцевая муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TP 125-150/4 A-F-A-DBUE
| Частота вращения | 1460 об/м |
| Номинальная подача | 148 м3/ч |
| Номинальный напор | 11.6 м |
| Макс гидростатический напор | 150 дм |
| Текущий диаметр рабочего колеса | 220 мм |
| Уплотнение вала | DBUE |
| Макс. рабочее давление | 25 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 125-150/4 A-F-A-DBUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

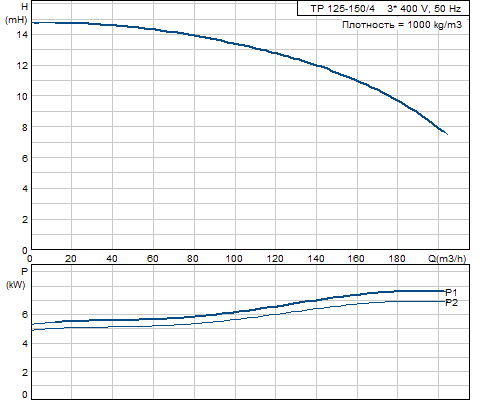

Кривая характеристики TP 125-150/4 A-F-A-DBUE
Жидкость TP 125-150/4 A-F-A-DBUE
| Диапазон температур жидкости | 0 .. 150 °C |
Материалы TP 125-150/4 A-F-A-DBUE
| Корпус насоса | Чугун с шаровидным графитом |
| EN-JS1020 | |
| ASTM A 395 | |
| Рабочее колесо | Чугун с шаровидным графитом |
| EN-JS1030 | |
| ASTM A 536 60-40-18 | |
| Код материала | A |
Данные электрооборудования TP 125-150/4 A-F-A-DBUE
| Тип электродвигателя | 132MB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 7.5 кВт |
| Энергия (Р2), необходимая для насоса | 7.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 15,2-14,0/8,70-8,40 A |
| Пусковой ток | 670-790 % |
| Cos фи - характеристика мощности | 0,87-0,85 |
| Номинальная скорость | 1440-1450 об/м |
| Эффективность электродвигателя при полной нагрузке | 89,5-90,5 % |
| Эффективность двигателя при 3/4 нагрузки | 92,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,0-92,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87360262 |
Характеристика двигателя TP 125-150/4 A-F-A-DBUE
Монтаж TP 125-150/4 A-F-A-DBUE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 25 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 150 / DN 125 |
| Вход насоса | DN 150 |
| Выход насоса | DN 125 |
| Допустимое давление | PN 25 |
| Монтажная длина | 590 мм |
| Размер фланца электродвигателя | FF265 |
Другое TP 125-150/4 A-F-A-DBUE
| Нетто вес | 245 кг |
| Полный вес | 278 кг |
| Объем упаковки | 0.7 м3 |
Габаритный чертеж TP 125-150/4 A-F-A-DBUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 125-150/4 A-F-A-DBUE
