TP 100-200/4 A-F-A-BAQE
Данные каталога TP 100-200/4 A-F-A-BAQE
| Наименование продукта | TP 100-200/4 A-F-A-BAQE |
| Производственный номер | 96109289 |
| Наименование продукции | TP 100-200/4 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 96109289 |
| EAN номер | 5700396982663 |
Описание TP 100-200/4 A-F-A-BAQE
TP 100-200/4 A-F-A-BAQE Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. |
Основные данные TP 100-200/4 A-F-A-BAQE
| Номинальная подача | 117 м3/ч |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Частота вращения | 1455 об/м |
| Номинальная подача | 117 м3/ч |
| Номинальный напор | 16.3 м |
| Макс гидростатический напор | 200 дм |
| Текущий диаметр рабочего колеса | 240 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |

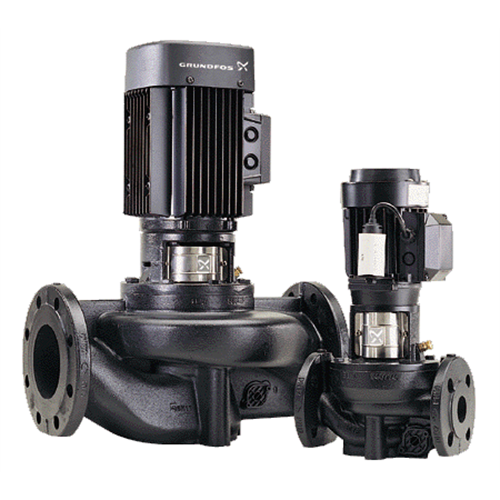

Изображение TP 100-200/4 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

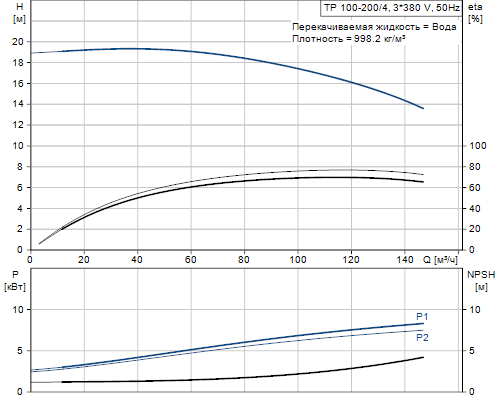

Кривая характеристики TP 100-200/4 A-F-A-BAQE
Жидкость TP 100-200/4 A-F-A-BAQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 120 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы TP 100-200/4 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TP 100-200/4 A-F-A-BAQE
| Класс энергоэфф-ти | IE3 |
| Номинальный ток | 14,9-14,2/8,60-8,40 A |
| Пусковой ток | 680-780 % |
| Cos фи - характеристика мощности | 0,86-0,82 |
| Номинальная скорость | 1460 об/м |
| Энергоэффективность | IE3 90,4% |
| Эффективность электродвигателя при полной нагрузке | 90,4 % |
| Эффективность двигателя при 3/4 нагрузки | 91,6-91,7 % |
| Эффективность электродвигателя при 1/2 нагрузки | 92,4-91,6 % |
| Номер электродвигателя | 87370262 |
| Тип электродвигателя | 132MB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 7.5 кВт |
| Энергия (Р2), необходимая для насоса | 7.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 15,2-14,0/8,70-8,40 A |
| Пусковой ток | 670-790 % |
| Cos фи - характеристика мощности | 0,87-0,85 |
| Номинальная скорость | 1440-1450 об/м |
| Эффективность электродвигателя при полной нагрузке | 89,5-90,5 % |
| Эффективность двигателя при 3/4 нагрузки | 92,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,0-92,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87360262 |

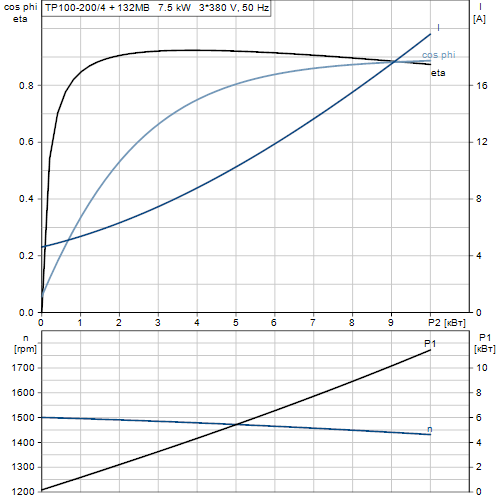

Характеристика двигателя TP 100-200/4 A-F-A-BAQE
Монтаж TP 100-200/4 A-F-A-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 100 |
| Допустимое давление | PN 16 |
| Монтажная длина | 670 мм |
| Размер фланца электродвигателя | FF265 |
Другое TP 100-200/4 A-F-A-BAQE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.45 |
| Нетто вес | 228 кг |
| Полный вес | 259 кг |
| Объем упаковки | 0.96 м3 |

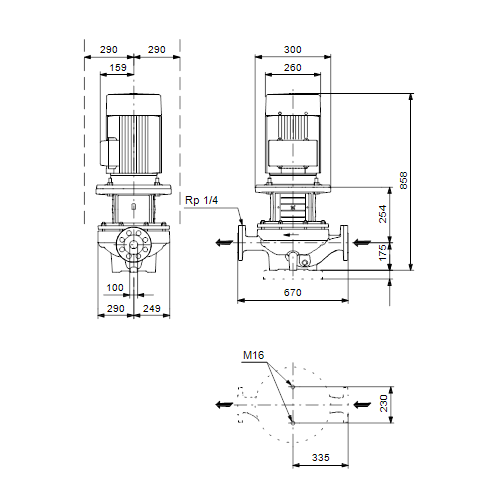

Габаритный чертеж TP 100-200/4 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

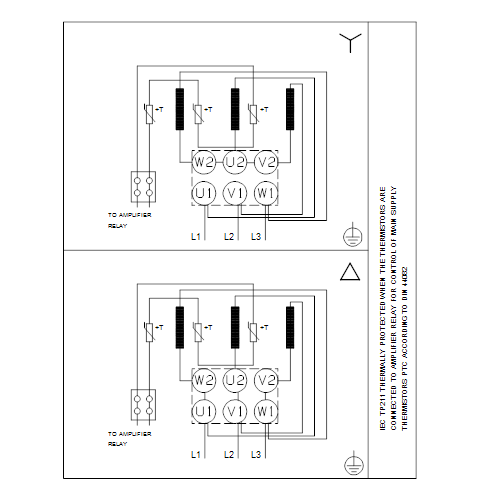

Схема подключений TP 100-200/4 A-F-A-BAQE
