TP 80-120/2 A-F-A-BUBE
Данные каталога TP 80-120/2 A-F-A-BUBE
| Наименование продукции | TP 80-120/2 A-F-A-BUBE |
| TP 80-120/2 A-F-A-BUBE A-F-A BUBE | |
| Производственный номер | 96402456 |
| EAN номер | 5700390669768 |
Описание TP 80-120/2 A-F-A-BUBE
TP 80-120/2 A-F-A-BUBE Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. |
Основные данные TP 80-120/2 A-F-A-BUBE
| Номинальная подача | 42.7 м3/ч |
| Текущий диаметр рабочего колеса | 95 мм |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Частота вращения | 2910 об/м |
| Номинальная подача | 42.7 м3/ч |
| Номинальный напор | 8 м |
| Макс гидростатический напор | 120 дм |
| Уплотнение вала | BUBE |
| Макс. рабочее давление | 10 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 80-120/2 A-F-A-BUBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

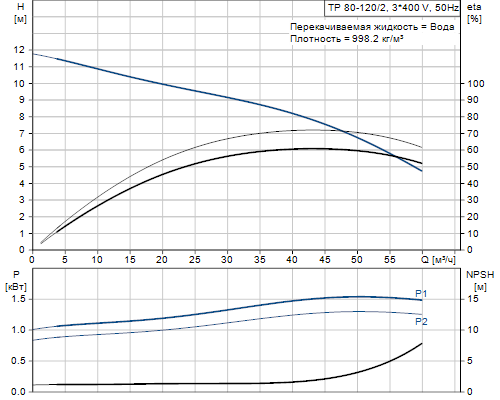

Кривая характеристики TP 80-120/2 A-F-A-BUBE
Жидкость TP 80-120/2 A-F-A-BUBE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 140 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы TP 80-120/2 A-F-A-BUBE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования TP 80-120/2 A-F-A-BUBE
| Класс энергоэфф-ти | IE3 |
| Энергоэффективность | IE3 84,2% |
| Эффективность электродвигателя при полной нагрузке | 84,2-84,2 % |
| Эффективность двигателя при 3/4 нагрузки | 84,5-83,9 % |
| Эффективность электродвигателя при 1/2 нагрузки | 83,1-81,0 % |
| Номер электродвигателя | 85U05906 |
| Тип электродвигателя | 90SB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 5,45/3,15 A |
| Пусковой ток | 850-930 % |
| Cos фи - характеристика мощности | 0,87-0,82 |
| Номинальная скорость | 2890-2910 об/м |
| Эффективность электродвигателя при полной нагрузке | 81,3-81,3 % |
| Эффективность двигателя при 3/4 нагрузки | 85-84,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 83-82 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85D05906 |

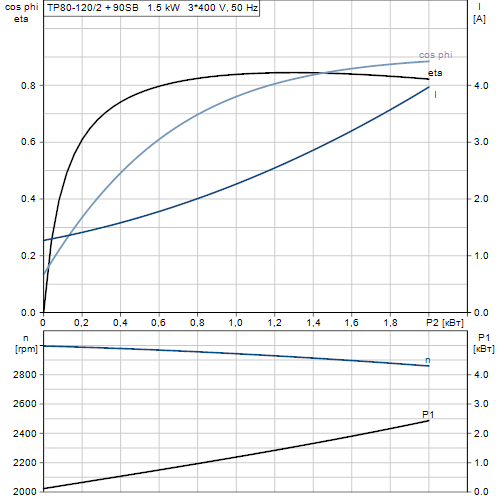

Характеристика двигателя TP 80-120/2 A-F-A-BUBE
Монтаж TP 80-120/2 A-F-A-BUBE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 10 |
| Монтажная длина | 360 мм |
| Размер фланца электродвигателя | FT115 |
Другое TP 80-120/2 A-F-A-BUBE
| Маркировка | Grundfos Blueflux |
| Мин.показ.эффективн, MEI ≥ | 0.70 |
| Нетто вес | 48.6 кг |
| Полный вес | 54.5 кг |
| Объем упаковки | 0.16 м3 |
| Область продаж | GB |

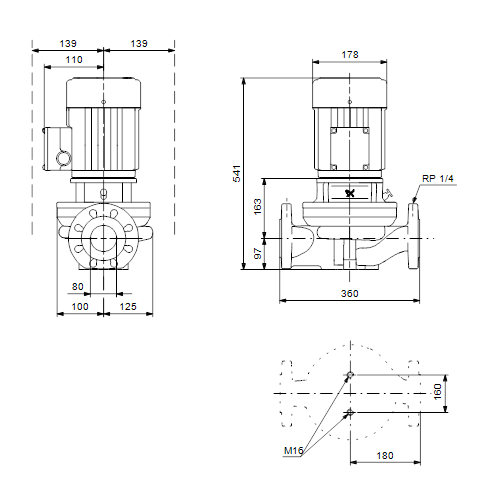

Габаритный чертеж TP 80-120/2 A-F-A-BUBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 80-120/2 A-F-A-BUBE
