TP 80-90/4 A-F-A-BAQE
Данные каталога TP 80-90/4 A-F-A-BAQE
| Наименование продукции | TP 80-90/4 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 96384306 |
| EAN номер | 5700832153190 |
Описание TP 80-90/4 A-F-A-BAQE
| TP 80-90/4 A-F-A-BAQE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 1- фазный асинхронный электродвигатель. |
Основные данные TP 80-90/4 A-F-A-BAQE
| Частота вращения | 1445 об/м |
| Номинальная подача | 52.6 м3/ч |
| Номинальный напор | 7.5 м |
| Макс гидростатический напор | 90 дм |
| Текущий диаметр рабочего колеса | 165 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 80-90/4 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

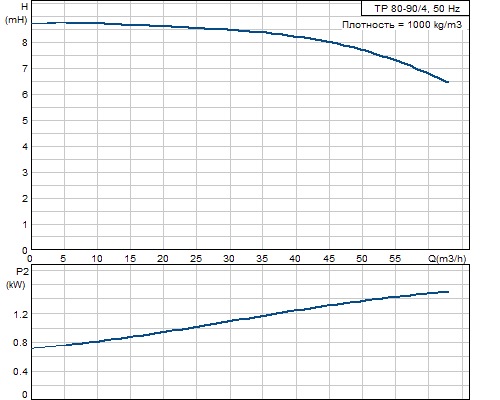

Кривая характеристики TP 80-90/4 A-F-A-BAQE
Жидкость TP 80-90/4 A-F-A-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы TP 80-90/4 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TP 80-90/4 A-F-A-BAQE
| Тип электродвигателя | 90LC |
| Класс энергоэффективности | NA |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 1.5 кВт |
| Энергия (Р2), необходимая для насоса | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230 V |
| Номинальный ток | 9.9 A |
| Пусковой ток | 400 % |
| Cos фи - характеристика мощности | 0,97 |
| Номинальная скорость | 1390-1400 об/м |
| Эффективность электродвигателя при полной нагрузке | 74-73 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Номер электродвигателя | 87200344 |
Монтаж TP 80-90/4 A-F-A-BAQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 16 |
| Монтажная длина | 440 мм |
| Размер фланца электродвигателя | FF165 |
Другое TP 80-90/4 A-F-A-BAQE
| Нетто вес | 71 кг |
| Полный вес | 84 кг |
| Объем упаковки | 0.218 м3 |
Габаритный чертеж TP 80-90/4 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 80-90/4 A-F-A-BAQE
