TP 65-410/2 A-F-A-GQQE
Данные каталога TP 65-410/2 A-F-A-GQQE
| Наименование продукции | TP 65-410/2 A-F-A-GQQE A-F-A GQQE |
| Производственный номер | 96087515 |
| EAN номер | 5700395314816 |
Описание TP 65-410/2 A-F-A-GQQE
| TP 65-410/2 A-F-A-GQQE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TP 65-410/2 A-F-A-GQQE
| Частота вращения | 2910 об/м |
| Номинальная подача | 57.2 м3/ч |
| Номинальный напор | 34 м |
| Макс гидростатический напор | 410 дм |
| Текущий диаметр рабочего колеса | 172 мм |
| Уплотнение вала | GQQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 65-410/2 A-F-A-GQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

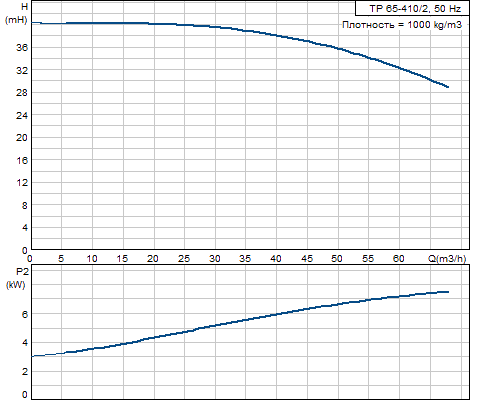

Кривая характеристики TP 65-410/2 A-F-A-GQQE
Жидкость TP 65-410/2 A-F-A-GQQE
| Диапазон температур жидкости | -25 .. 90 °C |
Материалы TP 65-410/2 A-F-A-GQQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TP 65-410/2 A-F-A-GQQE
| Тип электродвигателя | 132SB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 7.5 кВт |
| Энергия (Р2), необходимая для насоса | 7.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 14,8-13,6/8,50-8,10 A |
| Пусковой ток | 780-910 % |
| Cos фи - характеристика мощности | 0,89-0,88 |
| Номинальная скорость | 2920-2930 об/м |
| Эффективность электродвигателя при полной нагрузке | 89,5-90,5 % |
| Эффективность двигателя при 3/4 нагрузки | 90,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 91,0-90,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87360232 |
Монтаж TP 65-410/2 A-F-A-GQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 |
| Монтажная длина | 360 мм |
| Размер фланца электродвигателя | FF265 |
Другое TP 65-410/2 A-F-A-GQQE
| Нетто вес | 91.1 кг |
| Полный вес | 106 кг |
| Объем упаковки | 0.236 м3 |
Габаритный чертеж TP 65-410/2 A-F-A-GQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 65-410/2 A-F-A-GQQE
