TP 65-260/2 A-F-B-BAQE
Данные каталога TP 65-260/2 A-F-B-BAQE
| Наименование продукции | TP 65-260/2 A-F-B-BAQE A-F-B BAQE |
| Производственный номер | 96087533 |
| EAN номер | 5700395314984 |
Описание TP 65-260/2 A-F-B-BAQE
| TP 65-260/2 A-F-B-BAQE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TP 65-260/2 A-F-B-BAQE
| Частота вращения | 2920 об/м |
| Номинальная подача | 40.6 м3/ч |
| Номинальный напор | 21.5 м |
| Макс гидростатический напор | 260 дм |
| Текущий диаметр рабочего колеса | 139 мм |
| Уплотнение вала | BAQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 65-260/2 A-F-B-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

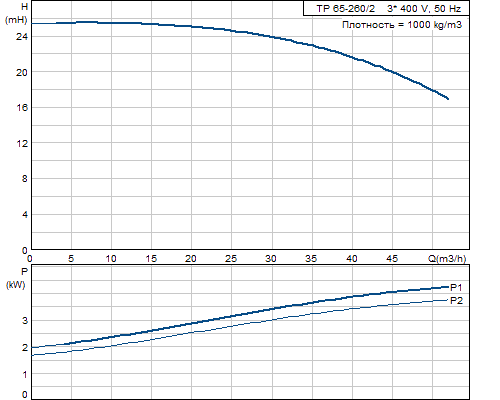

Кривая характеристики TP 65-260/2 A-F-B-BAQE
Жидкость TP 65-260/2 A-F-B-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы TP 65-260/2 A-F-B-BAQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Бронза |
| DIN W.-Nr. 2.1096.01 | |
| ASTM B584-C83600 | |
| Код материала | B |
Данные электрооборудования TP 65-260/2 A-F-B-BAQE
| Тип электродвигателя | 112MC |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 4 кВт |
| Энергия (Р2), необходимая для насоса | 4 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D V |
| Номинальный ток | 7.9 A |
| Пусковой ток | 1000-1110 % |
| Cos фи - характеристика мощности | 0,87-0,87 |
| Номинальная скорость | 2920-2940 об/м |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87322303 |

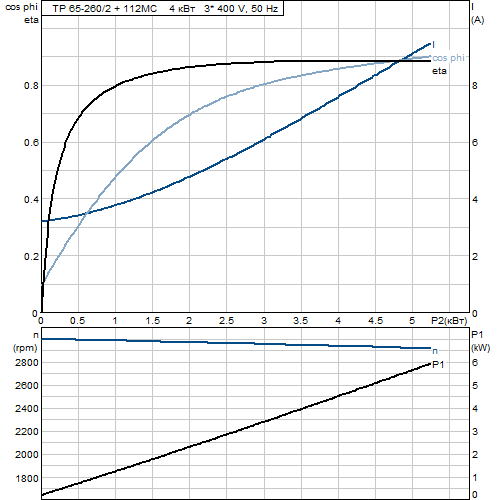

Характеристика двигателя TP 65-260/2 A-F-B-BAQE
Монтаж TP 65-260/2 A-F-B-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 |
| Монтажная длина | 360 мм |
| Размер фланца электродвигателя | FF215 |
Другое TP 65-260/2 A-F-B-BAQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 74.3 кг |
| Полный вес | 79.5 кг |
| Объем упаковки | 0.125 м3 |
Габаритный чертеж TP 65-260/2 A-F-B-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 65-260/2 A-F-B-BAQE
