TP 65-110/4 A-F-A-GQQE
Данные каталога TP 65-110/4 A-F-A-GQQE
| Наименование продукции | TP 65-110/4 A-F-A-GQQE A-F-A GQQE |
| Производственный номер | 96087436 |
| EAN номер | 5700395314021 |
Описание TP 65-110/4 A-F-A-GQQE
| TP 65-110/4 A-F-A-GQQE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3- фазный асинхронный электродвигатель. |
Основные данные TP 65-110/4 A-F-A-GQQE
| Частота вращения | 1445 об/м |
| Номинальная подача | 26.8 м3/ч |
| Номинальный напор | 9.5 м |
| Макс гидростатический напор | 110 дм |
| Текущий диаметр рабочего колеса | 180 мм |
| Уплотнение вала | GQQE |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 65-110/4 A-F-A-GQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

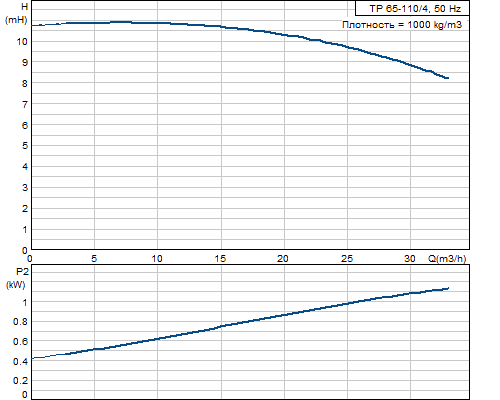

Кривая характеристики TP 65-110/4 A-F-A-GQQE
Жидкость TP 65-110/4 A-F-A-GQQE
| Диапазон температур жидкости | -25 .. 90 °C |
Материалы TP 65-110/4 A-F-A-GQQE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования TP 65-110/4 A-F-A-GQQE
| Тип электродвигателя | 90SB |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 1.1 кВт |
| Энергия (Р2), необходимая для насоса | 1.1 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 4,65/2,70 A |
| Пусковой ток | 700-760 % |
| Cos фи - характеристика мощности | 0,78-0,72 |
| Номинальная скорость | 1440-1445 об/м |
| Эффективность электродвигателя при полной нагрузке | 83,8 % |
| Эффективность двигателя при 3/4 нагрузки | 82 % |
| Эффективность электродвигателя при 1/2 нагрузки | 80-78 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 87210316 |
Монтаж TP 65-110/4 A-F-A-GQQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 65 |
| Допустимое давление | PN 16 |
| Монтажная длина | 475 мм |
| Размер фланца электродвигателя | FF165 |
Другое TP 65-110/4 A-F-A-GQQE
| Нетто вес | 64.2 кг |
| Полный вес | 70.3 кг |
| Объем упаковки | 0.162 м3 |
Габаритный чертеж TP 65-110/4 A-F-A-GQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 65-110/4 A-F-A-GQQE
