TP 40-90/4 A-F-A-RUUE
Данные каталога TP 40-90/4 A-F-A-RUUE
| Наименование продукции | TP 40-90/4 A-F-A-RUUE A-F-A RUUE |
| Производственный номер | 96492029 |
| EAN номер | 5700395909418 |
Описание TP 40-90/4 A-F-A-RUUE
TP 40-90/4 A-F-A-RUUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла. 3-фазный асинхронный электродвигатель. |
Основные данные TP 40-90/4 A-F-A-RUUE
| Частота вращения | 1370 об/м |
| Номинальная подача | 6 м3/ч |
| Номинальный напор | 5.1 м |
| Макс гидростатический напор | 90 дм |
| Уплотнение вала | RUUE |
| Исполнение насоса | A |
| Модель | A |
Изображение TP 40-90/4 A-F-A-RUUE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

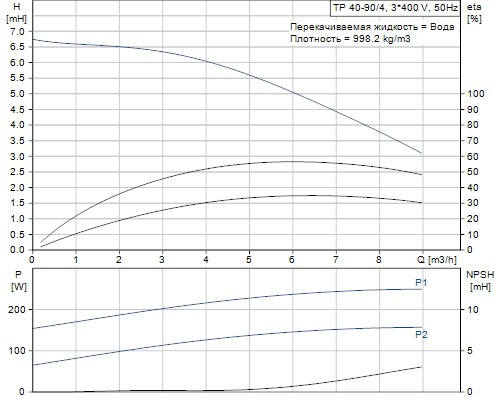

Кривая характеристики TP 40-90/4 A-F-A-RUUE
Жидкость TP 40-90/4 A-F-A-RUUE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 90 °C |
Материалы TP 40-90/4 A-F-A-RUUE
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM A48-40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования TP 40-90/4 A-F-A-RUUE
| Тип электродвигателя | 71A |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 0.25 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 1,48/0,85 A |
| Пусковой ток | 400-440 % |
| Cos фи - характеристика мощности | 0,75-0,65 |
| Номинальная скорость | 1400-1420 об/м |
| Энергоэффективность | 69% |
| Эффективность электродвигателя при полной нагрузке | 69 % |
| Эффективность двигателя при 3/4 нагрузки | 70-62,1 % |
| Эффективность электродвигателя при 1/2 нагрузки | 63,9-53,2 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 86805101 |
Характеристика двигателя TP 40-90/4 A-F-A-RUUE
Монтаж TP 40-90/4 A-F-A-RUUE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 40 |
| Допустимое давление | PN 16 |
| Монтажная длина | 320 мм |
| Размер фланца электродвигателя | FT85 |
Другое TP 40-90/4 A-F-A-RUUE
| Нетто вес | 24.8 кг |
| Полный вес | 27.3 кг |
| Объем упаковки | 0.06 м3 |

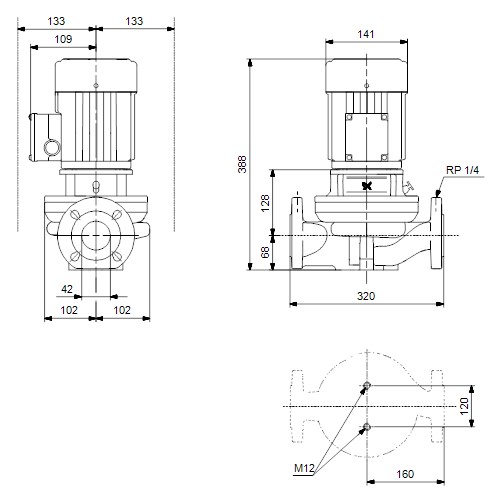

Габаритный чертеж TP 40-90/4 A-F-A-RUUE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 40-90/4 A-F-A-RUUE
