TP 40-90/2 A-F-A-BUBE
Данные каталога TP 40-90/2 A-F-A-BUBE
| Наименование продукции | TP 40-90/2 A-F-A-BUBE |
| Производственный номер | 98346610 |
| EAN номер | 5711493380115 |
Описание TP 40-90/2 A-F-A-BUBE
TP 40-90/2 A-F-A-BUBE Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. |
Основные данные TP 40-90/2 A-F-A-BUBE
| Частота вращения | 2865 об/м |
| Номинальная подача | 8.97 м3/ч |
| Номинальный напор | 7.34 м |
| Макс гидростатический напор | 90 дм |
| Уплотнение вала | BUBE |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Исполнение насоса | A |
| Модель | B |
Изображение TP 40-90/2 A-F-A-BUBE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

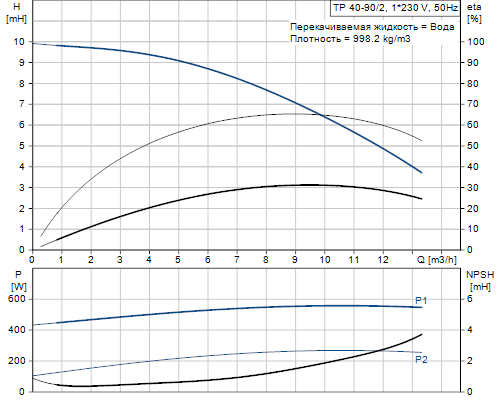

Кривая характеристики TP 40-90/2 A-F-A-BUBE
Жидкость TP 40-90/2 A-F-A-BUBE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы TP 40-90/2 A-F-A-BUBE
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM A48-30 B | |
| Рабочее колесо | Композит PES/PP 30 % GF |
| Код материала | A |
Данные электрооборудования TP 40-90/2 A-F-A-BUBE
| Тип электродвигателя | 71B |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.37 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230/240 V |
| Номинальный ток | 2,95/2,70 A |
| Пусковой ток | 280 % |
| Cos фи - характеристика мощности | 0,99 |
| Номинальная скорость | 2770 об/м |
| Эффективность электродвигателя при полной нагрузке | 60,0-56,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Номер электродвигателя | 85215102 |

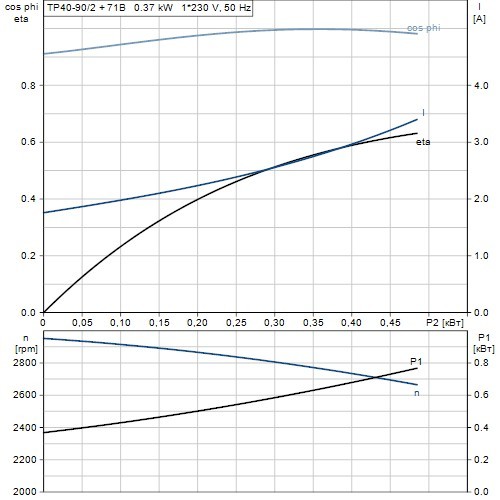

Характеристика двигателя TP 40-90/2 A-F-A-BUBE
Монтаж TP 40-90/2 A-F-A-BUBE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 40 |
| Допустимое давление | PN 6/10 |
| Монтажная длина | 250 мм |
| Размер фланца электродвигателя | FT85 |
Другое TP 40-90/2 A-F-A-BUBE
| Мин.показ.эффективн, MEI ≥ | 0.70 |
| Нетто вес | 14.8 кг |
| Полный вес | 16.4 кг |
| Объем упаковки | 0.04 м3 |

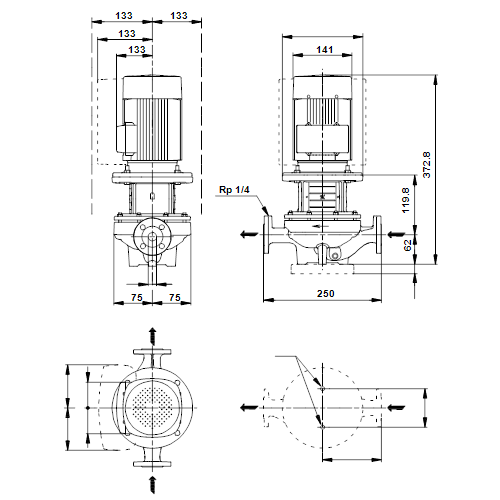

Габаритный чертеж TP 40-90/2 A-F-A-BUBE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

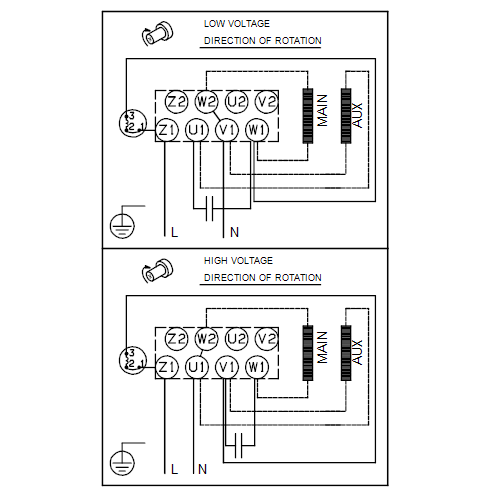

Схема подключений TP 40-90/2 A-F-A-BUBE
