TP 32-50/2 A-O-A-GQQE

/ Каталог / Насосы / Grundfos / Grundfos TP / TP 32-50/2 A-O-A-GQQE

Заказать

Данные каталога TP 32-50/2 A-O-A-GQQE

Наименование продукцииTP 32-50/2 A-O-A-GQQE
Производственный номер98346572
EAN номер5711493379737

Описание TP 32-50/2 A-O-A-GQQE

TP 32-50/2 A-O-A-GQQE

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 10соединительной муфты PN 10(EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

Основные данные TP 32-50/2 A-O-A-GQQE

Частота вращения2800 об/м
Номинальная подача4.77 м3/ч
Номинальный напор3.39 м
Макс гидростатический напор50 дм
Уплотнение валаGQQE
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA
МодельB

Изображение TP 32-50/2 A-O-A-GQQE

Изображение насосов TP 32-50/2 A-O-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

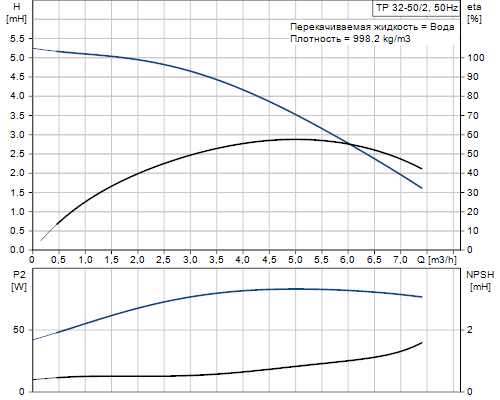

Кривая характеристики TP 32-50/2 A-O-A-GQQE

Кривая характеристики насосов TP 32-50/2 A-O-A-GQQE

Жидкость TP 32-50/2 A-O-A-GQQE

Рабочая жидкостьВода
Диапазон температур жидкости-25 .. 90 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы TP 32-50/2 A-O-A-GQQE

Корпус насосаЧугун
EN-JL1020
ASTM A48-25B
Рабочее колесоКомпозит PES/PP 30 % GF
Код материалаA

Данные электрооборудования TP 32-50/2 A-O-A-GQQE

Тип электродвигателяSIEMENS
Класс энергоэфф-тиNA
Количество полюсов2
Номинальная мощность - P20.12 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240D/380-415Y V
Номинальный ток0,59/0,34 A
Cos фи - характеристика мощности0,80-0,72
Номинальная скорость2800-2850 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя81602312

Монтаж TP 32-50/2 A-O-A-GQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецUNION
Код соединенияO
Соединение трубG 2
Допустимое давлениеPN 10
Монтажная длина180 мм
Размер фланца электродвигателяFT75

Другое TP 32-50/2 A-O-A-GQQE

Нетто вес8.1 кг
Полный вес9.1 кг
Объем упаковки0.02 м3

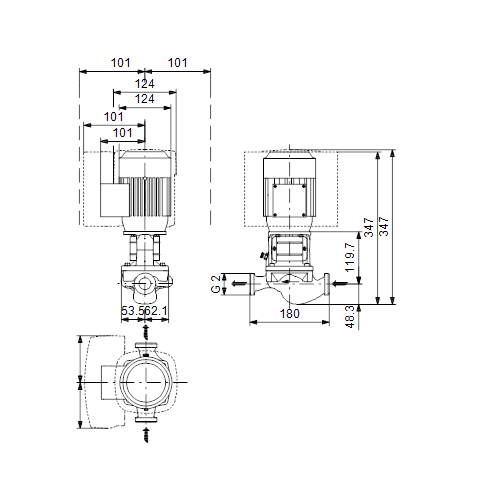

Габаритный чертеж TP 32-50/2 A-O-A-GQQE

Габаритный чертеж насосов TP 32-50/2 A-O-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 32-50/2 A-O-A-GQQE

Схема подключений насосов TP 32-50/2 A-O-A-GQQE
