SQE 1-155
Данные каталога SQE 1-155
| Наименование продукции | SQE 1-155 |
| Производственный номер | 96510148 |
| EAN номер | 5700396502441 |
Описание SQE 1-155
| SQE 1-155 3" многоступенчатый скважинный насос для водоснабжения жилых домов, перекачивания воды из резервуаров, оросительных гидросистем и небольших водопроводных станций. Насос с "плавающими" колесами, каждое из которых имеет свой подшипник карбид вольфрама/керамика. |
Основные данные SQE 1-155
| Частота вращения | 10700 об/м |
| Номинальная подача | 1 м3/ч |
| Номинальный напор | 151 м |
| Паспортные данные на табличке двигателя | CE,UL,CUL |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 96080404 |
| Ступени | 10 |
| Модель | B |
| Клапан | насос со встроенным обратным клапаном |
Изображение SQE 1-155
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

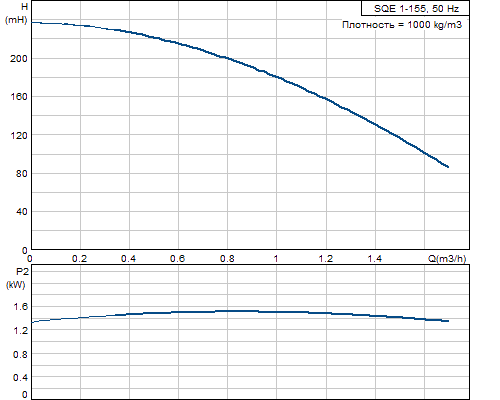

Кривая характеристики SQE 1-155
Жидкость SQE 1-155
| Максимальная температура жидкости | 35 °C |
| Макс. t жидкости при 0,15 м/сек | 35 °C |
Материалы SQE 1-155
| Насос | Polyamide / Stainless steel |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Полиамид |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования SQE 1-155
| Тип электродвигателя | MSE3 |
| Подводимая мощность - P1 | 2.54 кВт |
| Номинальная мощность - P2 | 1.85 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 200-240 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 12.3 A |
| Коэффициент мощности | 1,00 |
| Номинальная скорость | 10700 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Y |
| Тепловая защита | внутрен. |
| Длина кабеля | 1.5 м |
| Номер электродвигателя | 96160857 |
Монтаж SQE 1-155
| Выход насоса | Rp 1 1/4 |
| Минимальный диаметр скважины | 76 мм |
Устр-ва управл-ия SQE 1-155
| CU 300/CU 301 | возможно соединения с CU 300/CU 301 |
Другое SQE 1-155
| Нетто вес | 6.7 кг |
| Полный вес | 7.3 кг |
| Объем упаковки | 0.012 м3 |
| Область продаж | EU/S-AMREG/APREG |
Габаритный чертеж SQE 1-155
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SQE 1-155
