SP 5A-33NE
Данные каталога SP 5A-33NE
| Наименование продукции | SP 5A-33NE |
| Производственный номер | 05221933 |
| EAN номер | 5700390241759 |
Описание SP 5A-33NE
SP 5A-33NE Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 5A-33NE
| Частота вращения | 2900 об/м |
| Номинальная подача | 5 м3/ч |
| Номинальный напор | 135 м |
| Торцевое уплотнение для двигателя | SIC/SIC |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 05220033 |
| Ступени | 33 |
| Модель | A |
| Клапан | нет обрат. клапана |

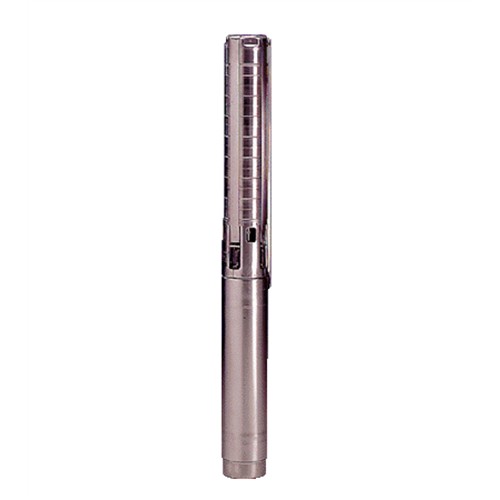

Изображение SP 5A-33NE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

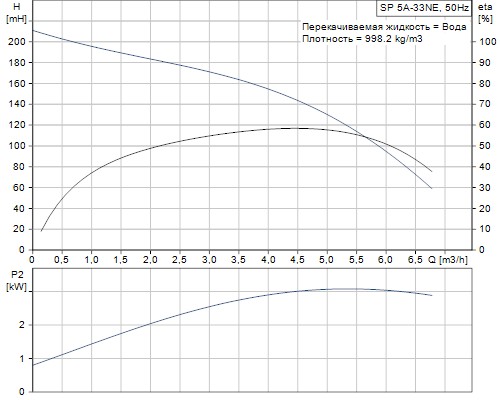

Кривая характеристики SP 5A-33NE
Жидкость SP 5A-33NE
| Рабочая жидкость | Вода |
| Макс. t жидкости при 0,15 м/сек | 40 °C |
Материалы SP 5A-33NE
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L |
Данные электрооборудования SP 5A-33NE
| Тип электродвигателя | MS4000 |
| Номинальная мощность - P2 | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-400-415 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 7,70-7,85-8,10 A |
| Cos фи - характеристика мощности | 0,82-0,77-0,73 |
| Номинальная скорость | 2850-2865-2875 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | да |
| Номер электродвигателя | 79195408 |
Монтаж SP 5A-33NE
| Выход насоса | Rp 1 1/2 |
| Диаметр электродвигателя | 4 inch |
Другое SP 5A-33NE
| Нетто вес | 38.7 кг |
Габаритный чертеж SP 5A-33NE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 5A-33NE
