SP 3A-29NE
Данные каталога SP 3A-29NE
| Наименование продукции | SP 3A-29NE |
| Производственный номер | 10221929 |
| EAN номер | 5700390315788 |
Описание SP 3A-29NE
SP 3A-29NE Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 3A-29NE
| Частота вращения | 2900 об/м |
| Номинальная подача | 3 м3/ч |
| Номинальный напор | 129 м |
| Торцевое уплотнение для двигателя | SIC/SIC |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 10220029 |
| Ступени | 29 |
| Модель | A |
| Клапан | нет обрат. клапана |

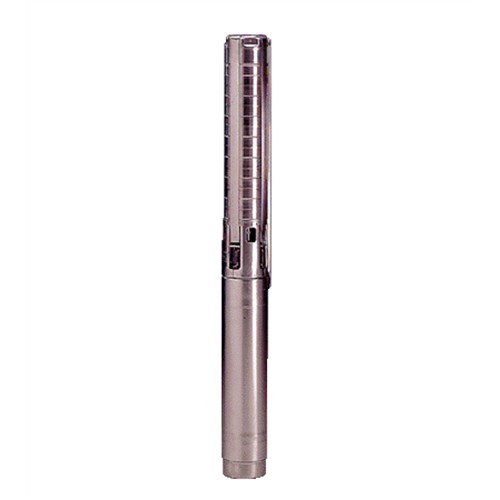

Изображение SP 3A-29NE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

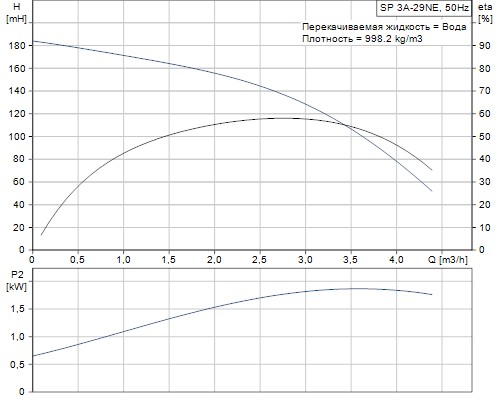

Кривая характеристики SP 3A-29NE
Жидкость SP 3A-29NE
| Рабочая жидкость | Вода |
| Макс. t жидкости при 0,15 м/сек | 40 °C |
Материалы SP 3A-29NE
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L |
Данные электрооборудования SP 3A-29NE
| Тип электродвигателя | MS4000 |
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-400-415 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 5,75-6,00-6,30 A |
| Cos фи - характеристика мощности | 0,82-0,76-0,71 |
| Номинальная скорость | 2840-2860-2870 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | да |
| Номер электродвигателя | 79195407 |
Монтаж SP 3A-29NE
| Выход насоса | Rp 1 1/4 |
| Диаметр электродвигателя | 4 inch |
Другое SP 3A-29NE
| Нетто вес | 30.8 кг |
Габаритный чертеж SP 3A-29NE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 3A-29NE
