SP 3A-15NE

Заказать

Данные каталога SP 3A-15NE

Наименование продукцииSP 3A-15NE
Производственный номер10221915
EAN номер5700390315641

Описание SP 3A-15NE

SP 3A-15NE

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 3A-15NE

Частота вращения2900 об/м
Номинальная подача3 м3
Номинальный напор67 м
Торцевое уплотнение для двигателяSIC/SIC
Допуск на рабочие хар-киISO9906
Номер насоса10220015
Ступени15
МодельA
Клапаннет обрат. клапана

Изображение SP 3A-15NE

Изображение насосов SP 3A-15NE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

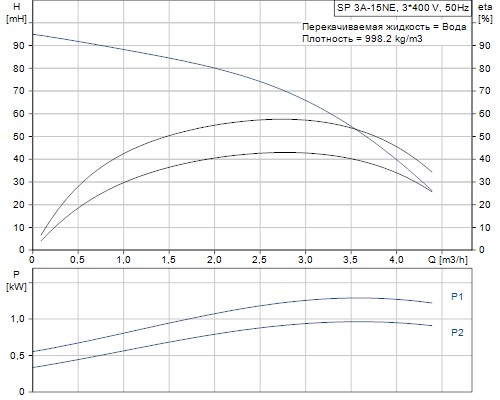

Кривая характеристики SP 3A-15NE

Кривая характеристики насосов SP 3A-15NE

Жидкость SP 3A-15NE

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек40 °C

Материалы SP 3A-15NE

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L

Данные электрооборудования SP 3A-15NE

Тип электродвигателяMS4000
Номинальная мощность - P21.1 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапрямой пуск
Номинальный ток2,80-2,75-2,75 A
Cos фи - характеристика мощности0,85-0,82-0,78
Номинальная скорость2850-2870-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя79195405

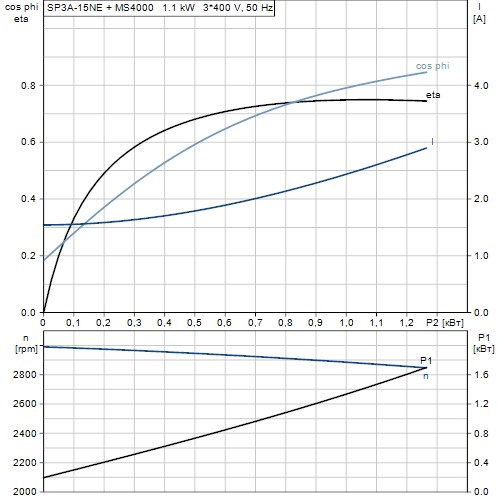

Характеристика двигателя SP 3A-15NE

Характеристика двигателя насосов SP 3A-15NE

Монтаж SP 3A-15NE

Выход насосаRp 1 1/4
Диаметр электродвигателя4 inch

Другое SP 3A-15NE

Нетто вес20.2 кг

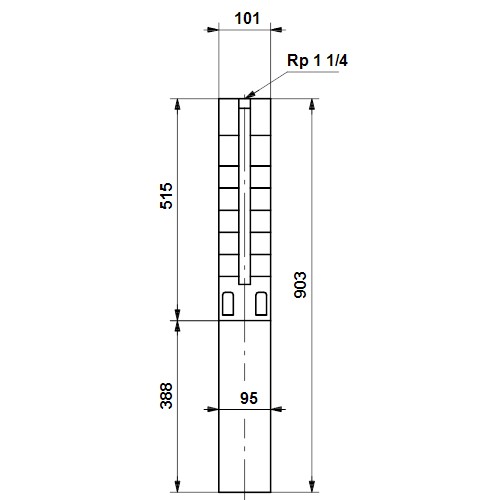

Габаритный чертеж SP 3A-15NE

Габаритный чертеж насосов SP 3A-15NE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений SP 3A-15NE

Схема подключений насосов SP 3A-15NE
