SP 2A-48
Данные каталога SP 2A-48
| Наименование продукции | SP 2A-48 |
| Производственный номер | 09101K48 |
| EAN номер | 5708601059490 |
Описание SP 2A-48
| SP 2A-48 Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 2A-48
| Частота вращения | 2900 об/м |
| Номинальная подача | 2 м3/ч |
| Номинальный напор | 190 м |
| Торцевое уплотнение для двигателя | LIPSEAL |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 09100048 |
| Ступени | 48 |
| Модель | A |
| Клапан | насос со встроенным обратным клапаном |
Изображение SP 2A-48
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

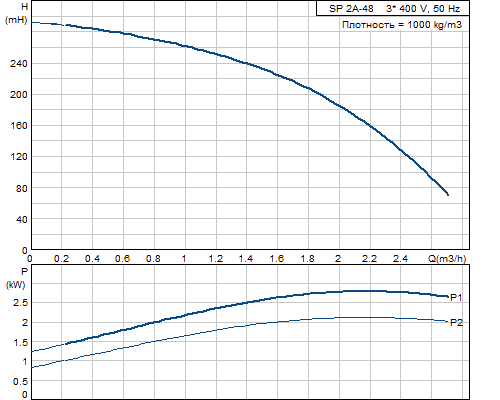

Кривая характеристики SP 2A-48
Жидкость SP 2A-48
| Макс. t жидкости при 0,15 м/сек | 40 °C |
Материалы SP 2A-48
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования SP 2A-48
| Тип электродвигателя | MS402 |
| Применяемый электродвигатель | GRUNDFOS |
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-400-415 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 5,50-5,50-5,70 A |
| Cos фи - характеристика мощности | 0,85-0,82-0,77 |
| Номинальная скорость | 2850-2860-2870 об/м |
| Класс защиты (IEC 34-5) | 58 |
| Класс изоляции (IEC 85) | B |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | нет |
| Кабельная вилка | 2 |
| Номер электродвигателя | 79192007 |
Характеристика двигателя SP 2A-48
Монтаж SP 2A-48
| Выход насоса | Rp 1 1/4 |
| Диаметр электродвигателя | 4 inch |
Другое SP 2A-48
| Нетто вес | 30.1 кг |
| Полный вес | 34.9 кг |
| Объем упаковки | 0.045 м3 |
Габаритный чертеж SP 2A-48
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 2A-48
