SP 17-15
Данные каталога SP 17-15
Наименование продукции | SP 17-15 |
Производственный номер | 12A01915 |
EAN номер | 5700391131417 |
Описание SP 17-15
SP 17-15 Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 17-15
Частота вращения | 2900 об/м |
Номинальная подача | 17 м3/ч |
Номинальный напор | 123 м |
Торцевое уплотнение для двигателя | CER/CARBON |
Допуск на рабочие хар-ки | ISO 9906: 1999: Annex A |
Номер насоса | 12A00015 |
Ступени | 15 |
Модель | A |
Клапан | насос со встроен. обратн. клапаном |
Изображение SP 17-15
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики SP 17-15
Жидкость SP 17-15
Рабочая жидкость | Вода |
Макс. t жидкости при 0,15 м/сек | 30 °C |
Материалы SP 17-15
Насос | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 | |
Рабочее колесо | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 | |
Электродвигатель | Нержавеющая сталь |
DIN W.-Nr. 1.4301 | |
AISI 304 |
Данные электрооборудования SP 17-15
Тип электродвигателя | MS6000 |
Применяемый электродвигатель | NEMA |
Номинальная мощность - P2 | 9.2 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 380-400-415 V |
Способ запуска | прямой пуск |
Номинальный ток | 21,8-21,8-21,8 A |
Cos фи - характеристика мощности | 0,84-0,81-0,77 |
Номинальная скорость | 2840-2860-2880 об/м |
Класс защиты (IEC 34-5) | 68 |
Класс изоляции (IEC 85) | F |
Защита электродвигателя | Отсутс. |
Тепловая защита | внешн. |
Встроенный датчик температуры | да |
Номер электродвигателя | 78195513 |

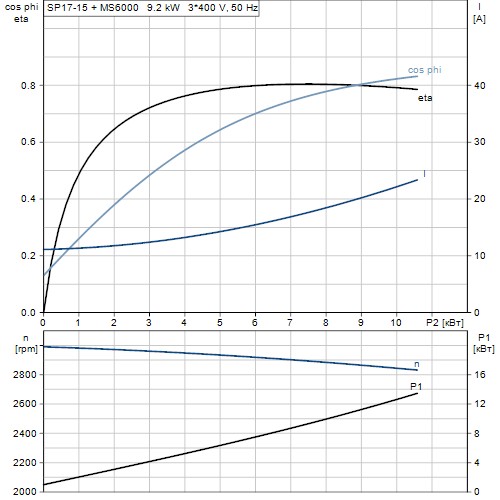

Характеристика двигателя SP 17-15
Монтаж SP 17-15
Выход насоса | Rp 2 1/2 |
Диаметр электродвигателя | 6 inch |
Другое SP 17-15
Нетто вес | 65 кг |
Полный вес | 83 кг |
Объем упаковки | 0.15 м3 |
Габаритный чертеж SP 17-15
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 17-15
