SP 17-10N
Данные каталога SP 17-10N
| Наименование продукции | SP 17-10NE |
| Производственный номер | 12C91910 |
| EAN номер | 5700391344510 |
Описание SP 17-10N
SP 17-10NE Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 17-10N
| Частота вращения | 2900 об/м |
| Номинальная подача | 17 м3/ч |
| Номинальный напор | 81 м |
| Торцевое уплотнение для двигателя | SIC/SIC |
| Допуск на рабочие хар-ки | ISO9906 |
| Номер насоса | 12C90010 |
| Ступени | 10 |
| Модель | A |
| Клапан | нет обрат. клапана |

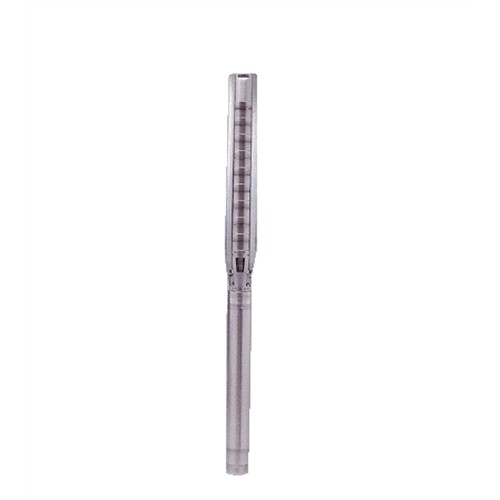

Изображение SP 17-10N
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

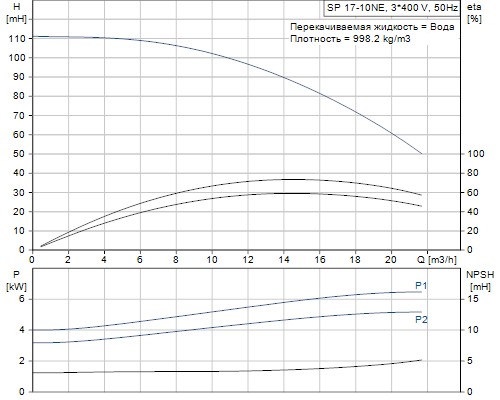

Кривая характеристики SP 17-10N
Жидкость SP 17-10N
| Рабочая жидкость | Вода |
| Макс. t жидкости при 0,15 м/сек | 40 °C |
Материалы SP 17-10N
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L |
Данные электрооборудования SP 17-10N
| Тип электродвигателя | MS4000 |
| Номинальная мощность - P2 | 5.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-400-415 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 13,0-13,0-13,4 A |
| Cos фи - характеристика мощности | 0,85-0,81-0,76 |
| Номинальная скорость | 2850-2860-2870 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | да |
| Номер электродвигателя | 79195411 |

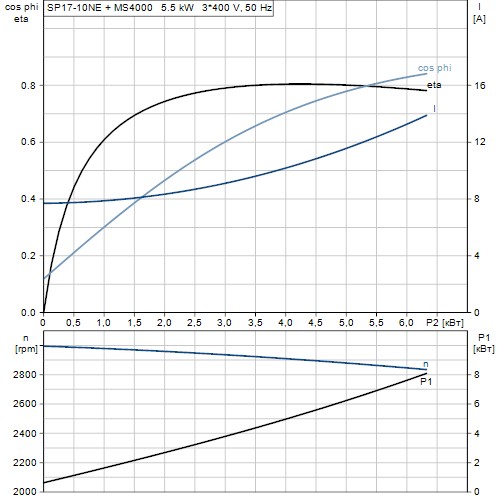

Характеристика двигателя SP 17-10N
Монтаж SP 17-10N
| Выход насоса | Rp 2 1/2 |
| Диаметр электродвигателя | 4 inch |
Другое SP 17-10N
| Нетто вес | 41 кг |
| Полный вес | 43 кг |
| Объем упаковки | 0.04 м3 |

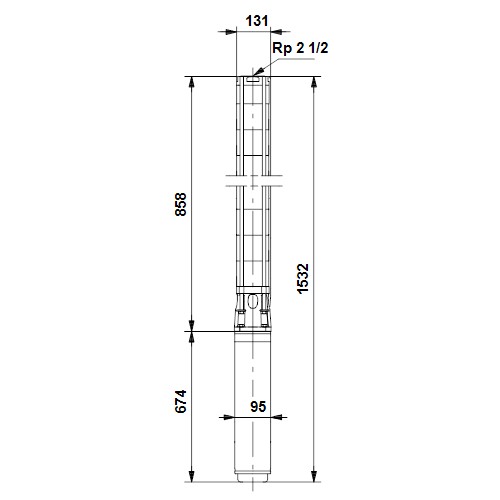

Габаритный чертеж SP 17-10N
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 17-10N
