SP 160-3-AAN
Данные каталога SP 160-3-AAN
| Наименование продукции | SP 160-3-AAN |
| Производственный номер | 205219B3 |
| EAN номер | 5700392249388 |
Описание SP 160-3-AAN
SP 160-3-AAN Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений. Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном. 3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью. |
Основные данные SP 160-3-AAN
| Частота вращения | 2900 об/м |
| Номинальная подача | 160 м3/ч |
| Номинальный напор | 47 м |
| Уменьш. рабочее колесо | AA |
| Торцевое уплотнение для двигателя | SIC/SIC |
| Допуск на рабочие хар-ки | ISO 9906: 1999: Annex A |
| Номер насоса | 205200B3 |
| Ступени | 3 |
| Модель | B |
| Клапан | насос со встроен. обратн. клапаном |

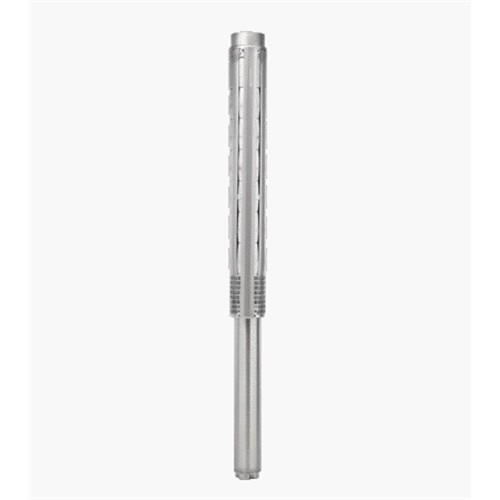

Изображение SP 160-3-AAN
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

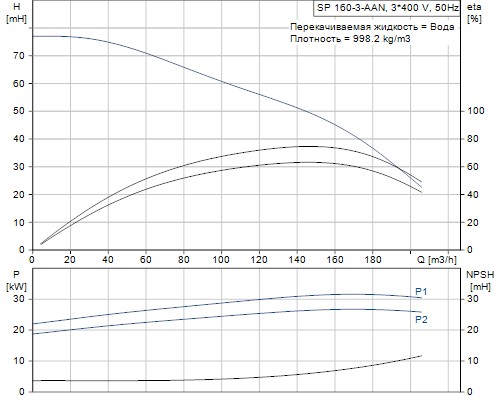

Кривая характеристики SP 160-3-AAN
Жидкость SP 160-3-AAN
| Рабочая жидкость | Вода |
| Макс. t жидкости при 0,15 м/сек | 30 °C |
Материалы SP 160-3-AAN
| Насос | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4401 | |
| AISI 316 | |
| Электродвигатель | Нержавеющая сталь |
| DIN W.-Nr. 1.4539 | |
| AISI 904 L |
Данные электрооборудования SP 160-3-AAN
| Тип электродвигателя | MS6000 |
| Применяемый электродвигатель | NEMA |
| Номинальная мощность - P2 | 30 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-400-415 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 68,5-66,5-66,5 A |
| Cos фи - характеристика мощности | 0,87-0,83-0,80 |
| Номинальная скорость | 2840-2870-2870 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
| Встроенный датчик температуры | да |
| Номер электродвигателя | 78195620 |

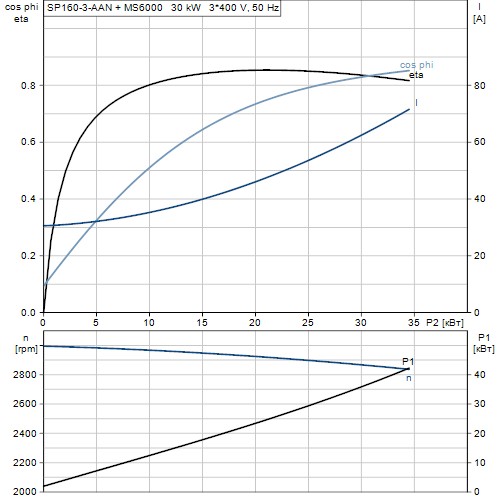

Характеристика двигателя SP 160-3-AAN
Монтаж SP 160-3-AAN
| Выход насоса | Rp 6 |
| Диаметр электродвигателя | 6 inch |
Другое SP 160-3-AAN
| Нетто вес | 123 кг |
| Полный вес | 146 кг |
| Объем упаковки | 0.22 м3 |
Габаритный чертеж SP 160-3-AAN
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений SP 160-3-AAN
