SLV.65.80.22.2.50D
Данные каталога SLV.65.80.22.2.50D
Наименование продукции | SLV.65.80.22.2.50D |
Производственный номер | 96836287 |
EAN номер | 5700311571705 |
Описание SLV.65.80.22.2.50D
SLV.65.80.22.2.50D Highly advanced pumps with many unique features. The Grundfos SL1 range with single-channel impeller are technologically advanced pumps designed for of municipal wastewater and industrial process water. These heavy-duty pumps are built for years of trouble-free operation in the most demanding applications. The pumps are for submerged installation, and are extremely reliable and very easy to service. The efficient single-channel impeller provides free passage of solids up to 100 mm. This greatly reduces the risk of clogging and ensures maximum up-time and reduced operating costs. Advanced technology inside out The Grundfos SL1 pumps feature advanced technology inside out. In spite of their good looks, these highly efficient pumps are designed for years of trouble-free operation in the toughest environments. Easy to install and easy to service, the SL1 pumps ensure low long-term operating costs. Watertight cable connection Polyurethane-filled stainless steel cable connection, hermetically sealed. Ensures that liquid cannot penetrate through the cable into the motor. Short rotor shaft Compact motor construction with short rotor shaft reduces vibrations. Increases efficiency and lifetime of shaft seal and ball bearings. Double mechanical shaft seal Efficient single-unit cartridge shaft seal system ensures longer operating time and less down-time. Easy to replace in the field without use of special tools. Replaceable wear ring Easy replaceable stainless steel wear ring on single-channel impeller and rubber seal ring in the pump housing enable maintaining maximum pumping efficiency without replacing impeller. Construction Extremely robust construction, with a smooth surface which prevents dirt and impurities from sticking to the pump. Stainless steel clamp Unique stainless steel clamp assembling system enables quick and easy disassembly of pump from motor unit. No tools required. Provides easy access for service and inspection. Modular design Each motor size fits several pump sizes with single-channel impeller hydraulics. Operating conditions The Grundfos SL1 pumps are suitable for continuous submerged operation with a liquid level to the top of the motor, or intermittent submerged operation with a liquid level to the middle of the motor. Explosion-proof versions For applications involving a risk of explosion, or where otherwise required, explosion-proof versions of the Grundfos SL1 pumps are available. |
Основные данные SLV.65.80.22.2.50D
Maкс. расход | 12.5 л/с |
Макс. гидростатический напор | 18 м |
Тип рабочего колеса | Свободно-вихревое |
Максимальный размер частицы | 65 мм |
Первичное уплотнение вала | SIC/SIC |
Вторичное уплотнение вала | CARBON/CERAMICS |

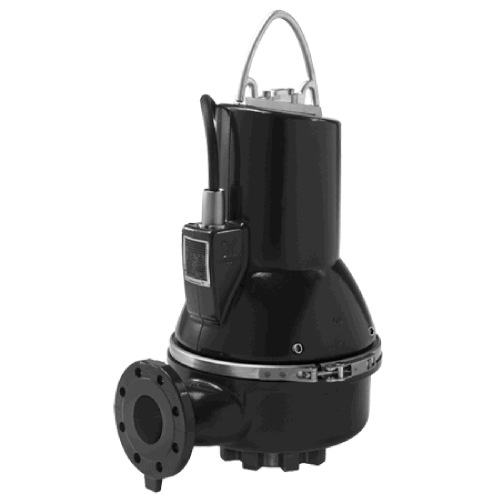

Изображение SLV.65.80.22.2.50D
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

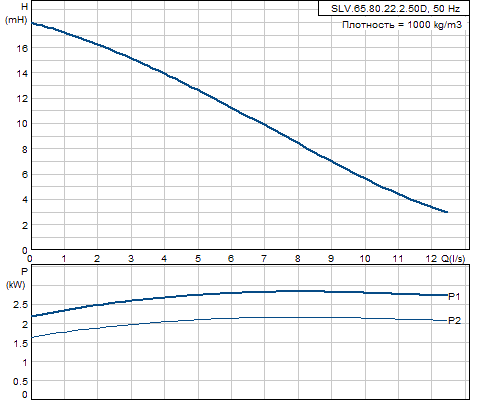

Кривая характеристики SLV.65.80.22.2.50D
Жидкость SLV.65.80.22.2.50D
Максимальная температура жидкости | 40 °C |
Материалы SLV.65.80.22.2.50D
Корпус насоса | DIN W.-Nr. GG20 |
Рабочее колесо | DIN W.-Nr. GG20 |
Электродвигатель | DIN W.-Nr. GG20 |
Данные электрооборудования SLV.65.80.22.2.50D
Количество полюсов | 2 |
Подводимая мощность - P1 | 2.8 кВт |
Номинальная мощность - P2 | 2.2 кВт |
Промышленная частота | 50 Hz |
Номинальное напряжение | 3 x 380-415 V |
Допуст.откл-е напряж | +10/-10 % |
Способ запуска | прямой пуск |
Макс. число пусков в час | 20 |
Номинальный ток | 4.9 A |
Расчетное значение тока от 3/4 нагрузки | 3.7 A |
Расчетное значение тока от 1/2 нагрузки | 2.9 A |
Пусковой ток | 43 A |
Расчетное значение тока без нагрузки | 1.6 A |
Cos phi - коэф-нт мощности | 0,89 |
Cos phi - коэф. мощности при 3/4 нагрузки | 0,86 |
Cos phi - коэф. мощности при 1/2 нагрузки | 0,79 |
Номинальная скорость | 2990 об/м |
КПД двигателя при полной нагрузке | 76,7 % |
КПД двигателя при 3/4 нагрузки | 75,2 % |
КПД двигателя при 1/2 нагрузки | 70,3 % |
Класс защиты (IEC 34-5) | 68 |
Класс изоляции (IEC 85) | F |
Стандарт. Ex-защиты | N |
Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
Длина кабеля | 10 м |
Тип кабеля | LYNIFLEX |
Монтаж SLV.65.80.22.2.50D
Максимальная температура окружающей среды | 40 °C |
Вход насоса | 80 |
Выход насоса | 80 |
Максимальная глубина установки | 20 м |
Установка сухая / мокрая | S |
Монтаж | вертикальный |
Модельный ряд | B |
Устр-ва управл-ия SLV.65.80.22.2.50D
Дополнительный I/O | External |
Датчик влажности | без гигрометра |
Датчик воды в масле | без водно-масляным датчиком |
Другое SLV.65.80.22.2.50D
Нетто вес | 89 кг |

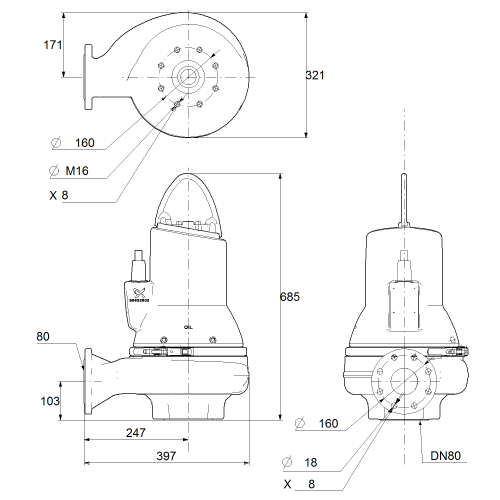

Габаритный чертеж SLV.65.80.22.2.50D
Примечание | Правовая оговорка |
Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

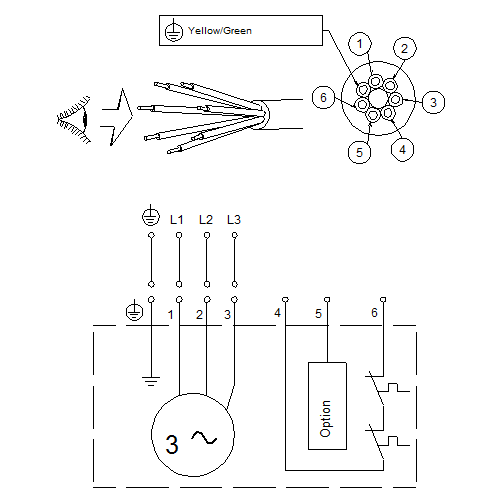

Схема подключений SLV.65.80.22.2.50D
