GRUNDFOS SL1 AUTOADAPT pump is for both domestic and industrial applications.
The pump has a single-channel impeller for 50 ммfree passage and is suitable for pumping • large quantities of drainage and surface water • domestic wastewater with discharge from toilets • wastewater from commercial buildings without discharge from toilets • sludge-containing industrial wastewater • industrial process water.
Основные данные SL1.50.65.11.E.EX.2.1.502
Maкс. расход
17.9 л/с
Макс. гидростатический напор
15.9 м
Тип рабочего колеса
ОДНОКАНАЛЬНОЕ
Максимальный размер частицы
50 мм
Первичное уплотнение вала
SIC/SIC
Вторичное уплотнение вала
LIPSEAL

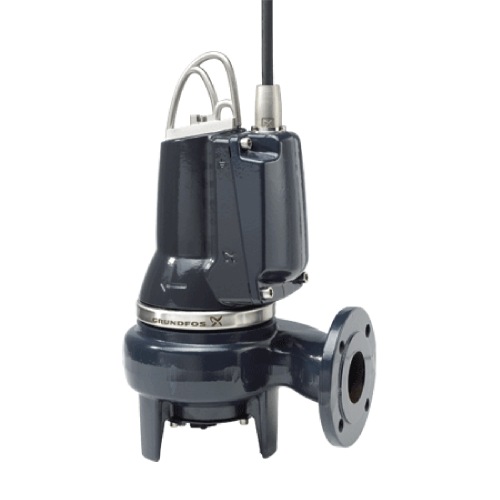

Изображение SL1.50.65.11.E.EX.2.1.502
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

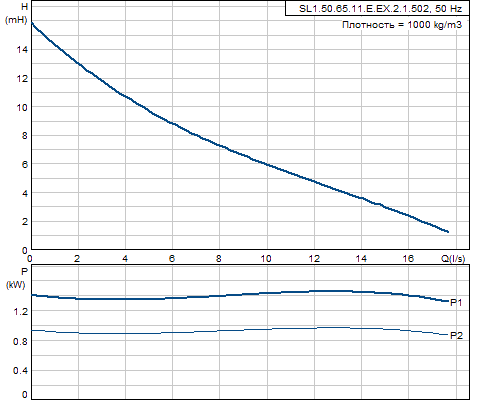

Кривая характеристики SL1.50.65.11.E.EX.2.1.502
Жидкость SL1.50.65.11.E.EX.2.1.502
Максимальная температура жидкости
40 °C
Материалы SL1.50.65.11.E.EX.2.1.502
Корпус насоса
EN-GJL-250
Рабочее колесо
EN-GJS500-7
Электродвигатель
DIN W.-Nr. GG20

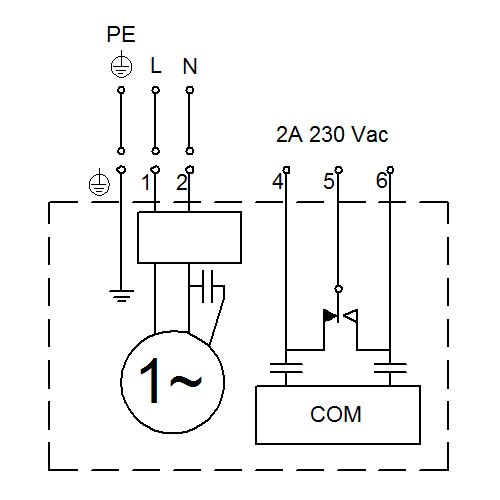

Данные электрооборудования SL1.50.65.11.E.EX.2.1.502
Количество полюсов
2
Подводимая мощность - P1
1.6 кВт
Номинальная мощность - P2
1.1 кВт
Промышленная частота
50 Hz
Номинальное напряжение
1 x 230 V
Допуст.откл-е напряж
+6/-10 %
Способ запуска
прямой пуск
Макс. число пусков в час
30
Номинальный ток
7.4 A
Расчетное значение тока от 3/4 нагрузки
5.8 A
Расчетное значение тока от 1/2 нагрузки
4.5 A
Пусковой ток
38 A
Расчетное значение тока без нагрузки
2.6 A
Cos phi - коэф-нт мощности
0,97
Cos phi - коэф. мощности при 3/4 нагрузки
0,96
Cos phi - коэф. мощности при 1/2 нагрузки
0,89
Номинальная скорость
2830 об/м
КПД двигателя при полной нагрузке
67 %
КПД двигателя при 3/4 нагрузки
66 %
КПД двигателя при 1/2 нагрузки
60 %
Класс защиты (IEC 34-5)
IP68
Класс изоляции (IEC 85)
F
Стандарт. Ex-защиты
Y
Защита электродвигателя
ТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля
10 м
Тип кабеля
H07RN-F
Монтаж SL1.50.65.11.E.EX.2.1.502
Максимальная температура окружающей среды
40 °C
Выход насоса
65
Максимальная глубина установки
10 м
Установка сухая / мокрая
S
Монтаж
вертикальный
Модельный ряд
A
Устр-ва управл-ия SL1.50.65.11.E.EX.2.1.502
Дополнительный I/O
Build in
Датчик влажности
без гигрометра
Датчик воды в масле
без водно-масляным датчиком
Другое SL1.50.65.11.E.EX.2.1.502
Нетто вес
48 кг

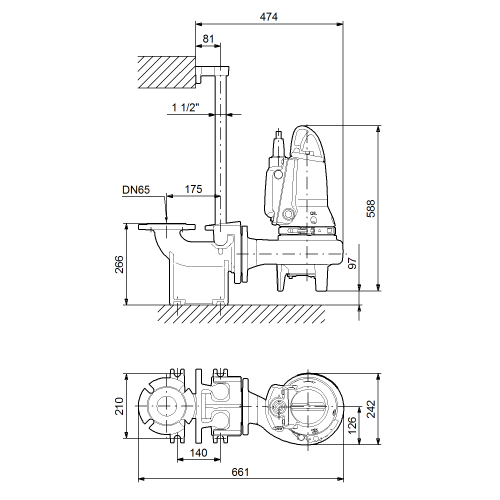

Габаритный чертеж SL1.50.65.11.E.EX.2.1.502
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
