SL1.50.65.09.E.EX.2.50B
Данные каталога SL1.50.65.09.E.EX.2.50B
| Наименование продукции | SL1.50.65.09.E.EX.2.50B |
| Производственный номер | 96878453 |
| EAN номер | 5700312550310 |
Описание SL1.50.65.09.E.EX.2.50B
| SL1.50.65.09.E.EX.2.50B GRUNDFOS SL1 AUTOADAPT pump is for both domestic and industrial applications. The pump has a single-channel impeller for 50 ммfree passage and is suitable for pumping • large quantities of drainage and surface water • domestic wastewater with discharge from toilets • wastewater from commercial buildings without discharge from toilets • sludge-containing industrial wastewater • industrial process water. |
Основные данные SL1.50.65.09.E.EX.2.50B
| Maкс. расход | 16.1 л/с |
| Макс. гидростатический напор | 11.6 м |
| Тип рабочего колеса | ОДНОКАНАЛЬНОЕ |
| Максимальный размер частицы | 50 мм |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | LIPSEAL |

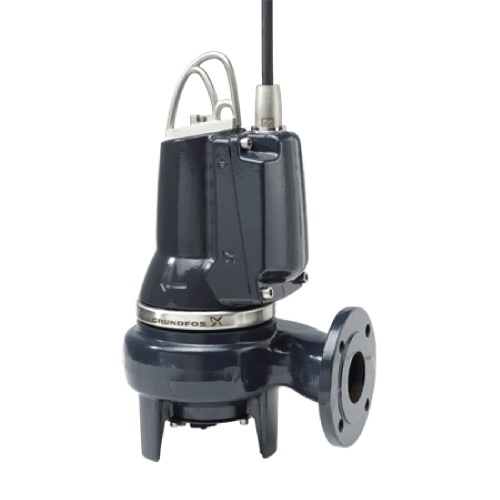

Изображение SL1.50.65.09.E.EX.2.50B
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

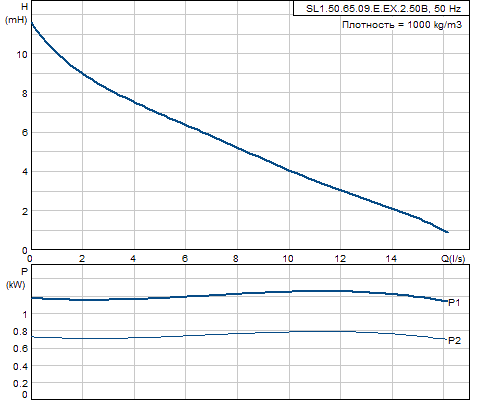

Кривая характеристики SL1.50.65.09.E.EX.2.50B
Жидкость SL1.50.65.09.E.EX.2.50B
| Максимальная температура жидкости | 40 °C |
Материалы SL1.50.65.09.E.EX.2.50B
| Корпус насоса | EN-GJL-250 |
| Рабочее колесо | EN-GJS500-7 |
| Электродвигатель | DIN W.-Nr. GG20 |
Данные электрооборудования SL1.50.65.09.E.EX.2.50B
| Количество полюсов | 2 |
| Подводимая мощность - P1 | 1.4 кВт |
| Номинальная мощность - P2 | 0.9 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400-415 V |
| Допуст.откл-е напряж | +6/-10 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 30 |
| Номинальный ток | 2.8 A |
| Расчетное значение тока от 3/4 нагрузки | 2.5 A |
| Расчетное значение тока от 1/2 нагрузки | 2.1 A |
| Пусковой ток | 21 A |
| Расчетное значение тока без нагрузки | 1.9 A |
| Cos phi - коэф-нт мощности | 0,76 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,68 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,58 |
| Номинальная скорость | 2920 об/м |
| КПД двигателя при полной нагрузке | 65 % |
| КПД двигателя при 3/4 нагрузки | 61 % |
| КПД двигателя при 1/2 нагрузки | 58 % |
| Класс защиты (IEC 34-5) | IP68 |
| Класс изоляции (IEC 85) | F |
| Стандарт. Ex-защиты | Y |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Длина кабеля | 10 м |
| Тип кабеля | H07RN-F |
Монтаж SL1.50.65.09.E.EX.2.50B
| Максимальная температура окружающей среды | 40 °C |
| Выход насоса | 65 |
| Максимальная глубина установки | 10 м |
| Установка сухая / мокрая | S |
| Монтаж | вертикальный |
| Модельный ряд | A |
Устр-ва управл-ия SL1.50.65.09.E.EX.2.50B
| Дополнительный I/O | Build in |
| Датчик влажности | без гигрометра |
| Датчик воды в масле | без водно-масляным датчиком |
Другое SL1.50.65.09.E.EX.2.50B
| Нетто вес | 48 кг |

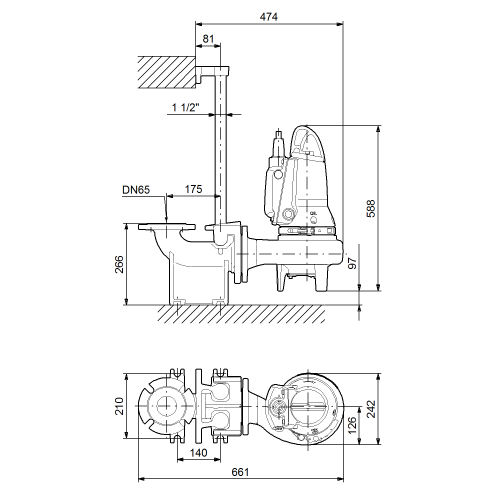

Габаритный чертеж SL1.50.65.09.E.EX.2.50B
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

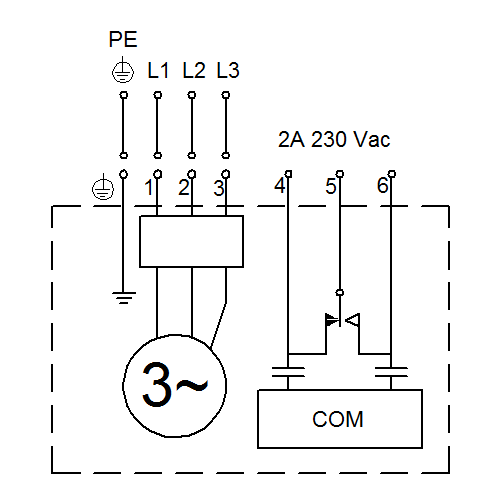

Схема подключений SL1.50.65.09.E.EX.2.50B
