SL1.50.65.09.2.1.502
Данные каталога SL1.50.65.09.2.1.502
| Наименование продукции | SL1.50.65.09.2.1.502 |
| Производственный номер | 96106562 |
| EAN номер | 5700396854465 |
Описание SL1.50.65.09.2.1.502
| SL1.50.65.09.2.1.502 GRUNDFOS SL pump is a portable pump for both domestic and industrial applications. The pump has a single-channel impeller for 50 ммfree passage and is suitable for pumping • large quantities of drainage and surface water • domestic wastewater with discharge from toilets • wastewater from commercial buildings without discharge from toilets • sludge-containing industrial wastewater • industrial process water. The compact design makes the pump suitable for both temporary and permanent installation. |
Основные данные SL1.50.65.09.2.1.502
| Maкс. расход | 16.2 л/с |
| Макс. гидростатический напор | 11.5 м |
| Тип рабочего колеса | ОДНОКАНАЛЬНОЕ |
| Максимальный размер частицы | 50 мм |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | LIPSEAL |
| Данные на паспортной табличке | LGA |

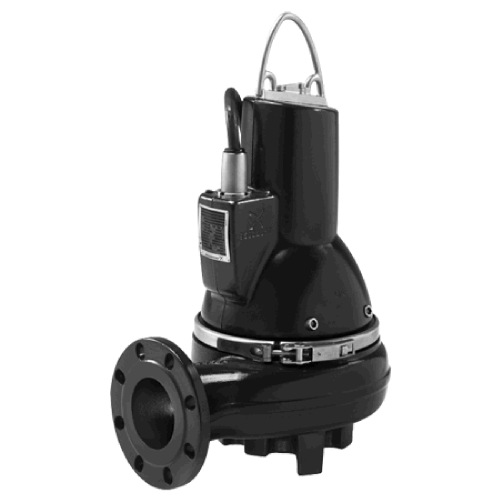

Изображение SL1.50.65.09.2.1.502
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

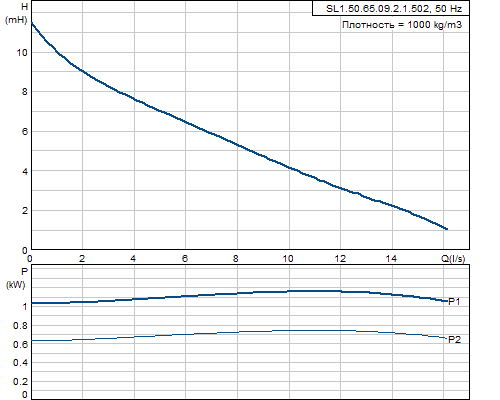

Кривая характеристики SL1.50.65.09.2.1.502
Жидкость SL1.50.65.09.2.1.502
| Максимальная температура жидкости | 40 °C |
Материалы SL1.50.65.09.2.1.502
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| Рабочее колесо | Чугун |
| EN-GJS500-7 | |
| Электродвигатель | DIN W.-Nr. GG20 |
Данные электрооборудования SL1.50.65.09.2.1.502
| Подводимая мощность - P1 | 1.3 кВт |
| Номинальная мощность - P2 | 0.9 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Допуст.откл-е напряж | +6/-10 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 30 |
| Номинальный ток | 6.1 A |
| Расчетное значение тока от 3/4 нагрузки | 5.1 A |
| Расчетное значение тока от 1/2 нагрузки | 4.1 A |
| Пусковой ток | 38 A |
| Расчетное значение тока без нагрузки | 2.6 A |
| Cos phi - коэф-нт мощности | 0,96 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,92 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,86 |
| Номинальная скорость | 2920 об/м |
| КПД двигателя при полной нагрузке | 67 % |
| КПД двигателя при 3/4 нагрузки | 63 % |
| КПД двигателя при 1/2 нагрузки | 55 % |
| Класс защиты (IEC 34-5) | IP68 |
| Класс изоляции (IEC 85) | F |
| Стандарт. Ex-защиты | N |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Длина кабеля | 10 м |
| Тип кабеля | H07RN-F |
Монтаж SL1.50.65.09.2.1.502
| Стандартный фланец | DIN |
| Выход насоса | 65 |
| Допустимое давление | PN 10 |
| Максимальная глубина установки | 10 м |
| Установка сухая / мокрая | S |
| Монтаж | вертикальный |
Устр-ва управл-ия SL1.50.65.09.2.1.502
| Дополнительный I/O | External |
| Датчик влажности | без гигрометра |
| Датчик воды в масле | без водно-масляным датчиком |
Другое SL1.50.65.09.2.1.502
| Нетто вес | 48 кг |

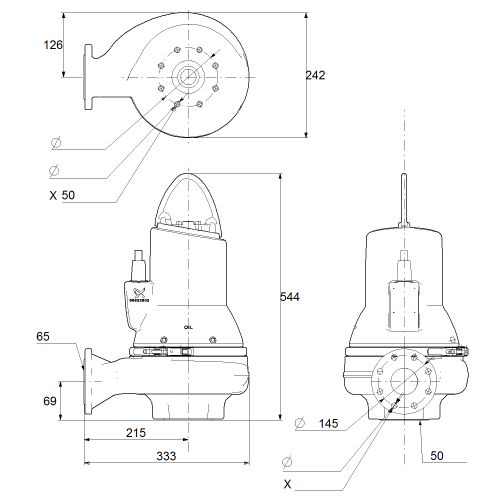

Габаритный чертеж SL1.50.65.09.2.1.502
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

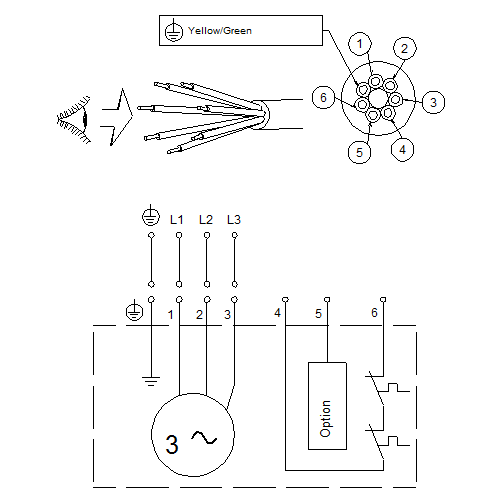

Схема подключений SL1.50.65.09.2.1.502
